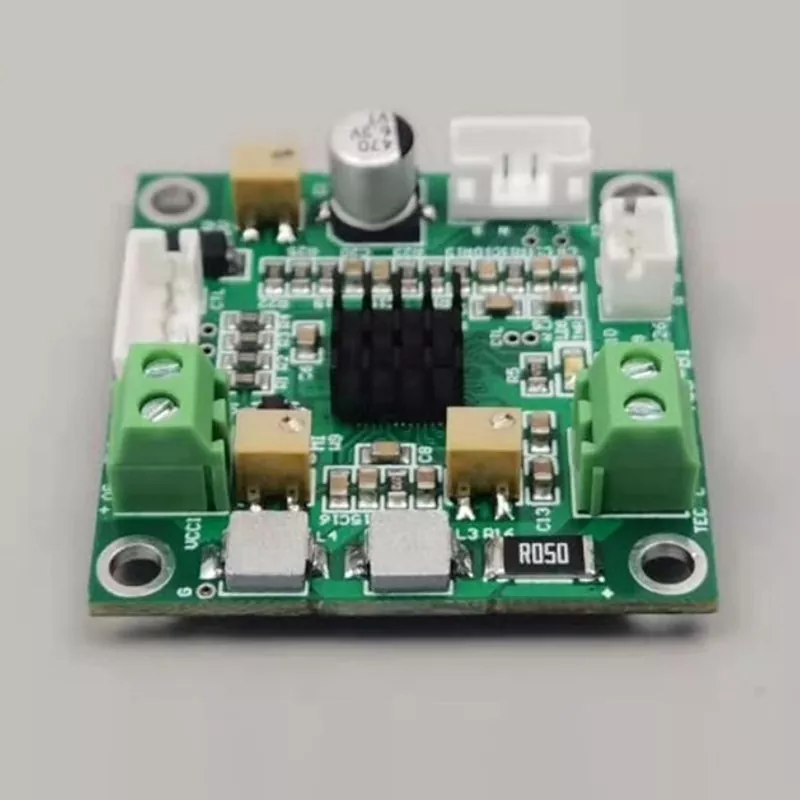

АТЦ-М1 Регулатор температуре са ПИД кратког циклуса

Кс-Меритан развија термоелектричне материјале, хладњаке, НТЦ компоненте и температурне контролере за полупроводнички термални менаџмент. АТЦ-М1 контролер температуре са ПИД кратког циклуса комбинује компактну плочу од 34 мм к 20 мм са краткотрајном ПИД контролом, 10К НТЦ температурном повратном спрегом и ТЕЦ излазном контролом за микро објекте са ниском топлотном инерцијом. Ради на 3.0В–5.0В ДЦ, подржава подразумевани температурни опсег од +10 до +40 степени Ц и има фабрички подразумевану температуру од 25 степени Ц. Температура се може подесити преко В9 потенциометра или аналогног улаза, са специфицираном стабилношћу контроле температуре од 0,001 степен Ц.

Кључне карактеристике

ПИД контрола кратког циклуса

АТЦ-М1 контролер температуре са ПИД кратког циклуса користи приступ ПИД повратне информације кратког циклуса дизајниран за микро објекте са малом топлотном инерцијом. Честа корективна акција помаже контролеру да реагује на промене у термичком стању контролисаног објекта без ослањања на већи термални одзив повезан са конвенционалним системима.

Компактна структура плоче

Са димензијама од само 34 мм к 20 мм и укупном висином од 15,5 мм, АТЦ-М1 је погодан за компактне склопове за термичку контролу. Његов мали фактор форме је посебно релевантан за минијатурне оптичке, сензорске и електронске структуре где је доступан унутрашњи простор ограничен.

ТЕЦ Оутпут Цонтрол

Контролер је дизајниран за рад са термоелектричним компонентама за хлађење. Његова максимална ТЕЦ струја је 2,5 А, док је максимални ТЕЦ напон 4,3 В при напајању од 5 В или 2,5 В при напајању од 3,3 В. Ова дефинисана ограничења пружају јасну основу за усклађивање контролера са припадајућим ТЕЦ системом.

Температура Феедбацк

10К НТЦ сензор се користи за мерење температуре и повратне информације. Наведена стабилност контроле температуре је 0,001 степен Ц, обезбеђујући прецизност потребну за апликације где мале температурне варијације могу утицати на радно стање компоненти осетљивих на температуру.

Технички подаци

Поређење дизајна

Подручја примене

1. Фотоника: Кс-Меритан идентификује фотоничке апликације укључујући хлађење детектора. Компактна структура контролера и функција повратне информације о температури обезбеђују одговарајући контролни елемент за мале термоелектричне склопове за хлађење.

2. Телекомуникације: Опсег примене компаније обухвата термалну стабилизацију и хлађење телеком компоненти. Прецизна регулација температуре може бити уграђена у компактне архитектуре управљања топлотом.

3. Медицинска опрема: Кс-Меритан наводи ПЦР појачиваче и апликације које се односе на температуру у медицини. Контрола температуре је важан део система у којима радни услови зависе од контролисаног термичког окружења.

4. Ваздухопловство: Ваздухопловне апликације компаније обухватају сензоре за откривање леда, сензоре топлотног флукса и ИР сензоре. Компактне компоненте за термичку контролу могу да буду део сензорских система осетљивих на температуру.

5. Аутомобилска електроника: Кс-Меритан такође идентификује термалну стабилизацију за ЛиДАР, АР и детекторе, проширујући релевантност компактне термоелектричне контроле на аутомобилске и електронске апликације сензора. АТЦ-М1 контролер температуре са ПИД-ом кратког циклуса може се узети у обзир за компактне архитектуре управљања топлотом где контролисани објекат има малу топлотну масу.

Систем Интегратион

1. ТЕЦ електрична ограничења: АТЦ-М1 регулатор температуре са краткоциклусним ПИД-ом ради у оквиру наведених максималних вредности напона и струје.

2. Повратна информација о температури: 10К НТЦ улаз обезбеђује путању повратне информације о температури за контролни систем.

3. Опсег температуре: Подразумевани опсег контроле температуре је +10 до +40 степени Ц, са фабрички подразумеваном температуром од 25 степени Ц.

4. Излазна подешавања: Фабрички подразумевани максимални излазни напон је 2,0 В, док је фабрички подразумевани максимални излазни напон 1,0 А.

5. Метод подешавања: Подешавање температуре може да се изврши преко потенциометра В9, а подржан је и аналогни унос температуре.

6. Конфигурација производа: За апликације које захтевају другачију конфигурацију, Кс-Меритан наводи да производи могу да се производе према цртежима или узорцима. Процес услуге укључује комуникацију у раној фази, потврду узорка и производњу након потврде.

Способност Кс-Меритана

АТЦ-М1 је део Кс-Меританове термоелектричне технологије портфеља, који покрива термоелектричне материјале, термоелектричне хладњаке, ТЕЦ склопове, НТЦ компоненте и регулаторе температуре. Ова структура производа повезује плочу за контролу температуре са термоелектричним компонентама и сензорским елементима који се користе у компактним системима за управљање топлотом.

Комплетан ланац термоелектричне технологије

Могућности Кс-Меритана покривају развој термоелектричних материјала, прилагођавање основних компоненти и дизајн решења за дисипацију топлоте. За АТЦ-М1, овај технички обим је директно повезан са ТЕЦ излазном контролом, НТЦ температурном повратном спрегом и захтевима за термичко управљање компактним електронским и оптичким склоповима.

5 главних области примене

Кс-Меритан извештава о апликацијама у пет главних области: оптичке комуникације, индустријска медицинска опрема, паметна аутомобилска електроника, потрошачка електроника и истраживачке институције. Ове области примене пружају релевантну техничку позадину за АТЦ-М1, посебно тамо где је потребно компактно термоелектрично хлађење и контролисане радне температуре.

Фортуне 500 Цомпани Цооператион

Кс-Меритан наводи да сарађује са Фортуне 500 компанијама и неколико националних кључних лабораторија. Ово искуство је релевантно за развој и примену термоелектричних компоненти и технологија за контролу температуре које се користе у специјализованим електронским и термичким системима за управљање.

Вишеструки процеси производње

Производна опрема коју је навео Кс-Меритан укључује пећи за потапање калаја, машине за вибрационе калупе, машине за заваривање, пећи, машине за дозирање, аутоматске машине за заптивање, опрему за лемљење и потпуно аутоматске машине за штампање. Ови производни процеси подржавају производњу термоелектричних компоненти и електронских производа за контролу температуре.

55% дистрибуције на европском тржишту

Кс-Меритан извештава да Европа представља 55% његове дистрибуције на међународном тржишту, док Северна Америка чини 15%, Југоисточна Азија 15% и друга тржишта 15%. Међународна позадина примене подржава искуство компаније у снабдевању термоелектричних производа и производа за управљање температуром за различита техничка окружења.

6. Подршка за интегрисано термално решење

Поред појединачних компоненти за контролу температуре, Кс-Меритан пружа дизајн решења за дисипацију топлоте и подршку при избору производа. Ово омогућава да се АТЦ-М1 регулатор температуре са ПИД-ом кратког циклуса разматра заједно са одговарајућим термоелектричним хладњаком, НТЦ компонентом и захтевима за управљање топлотом, а не као изолована контролна плоча.

ФАК

П: Који тип температурног сензора користи АТЦ-М1?

О: Користи 10К НТЦ температурни сензор за мерење температуре и повратне информације.

П: Која је стабилност контроле температуре?

О: Наведена стабилност контроле температуре је 0,001 степен Ц.

П: Која је максимална ТЕЦ струја?

О: Максимална ТЕЦ струја је 2,5 А.

П: Која је величина контролера?

О: АТЦ-М1 регулатор температуре са ПИД кратког циклуса има плоче димензија 34 мм к 20 мм, са укупном висином од 15,5 мм.

П: Која је подразумевана поставка температуре?

О: Фабрички подешена температура је 25 степени Ц, са подразумеваним контролним опсегом од +10 до +40 степени Ц.

П: Може ли Кс-Меритан развити производе према цртежима или узорцима?

О: Да. Кс-Меритан наводи да може производити производе према цртежима или узорцима, уз потврду узорка пре производње.
