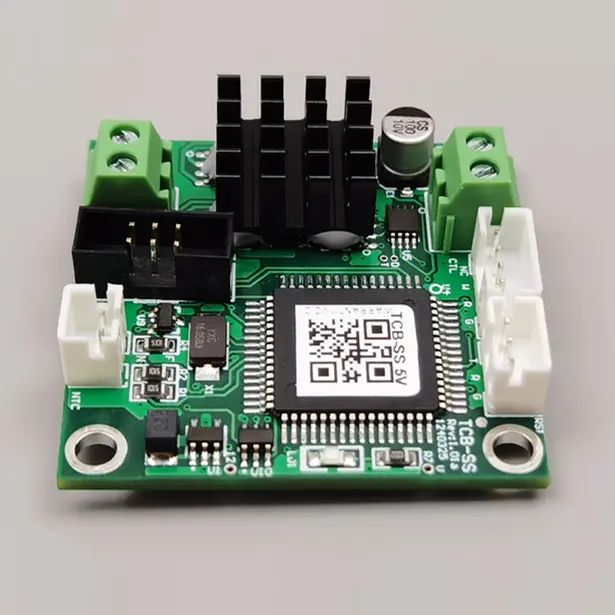

ТЦБ-СА регулатор температуре за микро ТЕЦ

Кс-Меритан испоручује компактни ТЦБ-СА контролер температуре за Мицро ТЕЦ како би задовољио строге потребе за хлађењем фотонике и паковања микроелектронике. Изграђена око врхунског наменског ТЕЦ управљачког ИЦ-а, ова плоча испоручује ДЦ вођену струју уместо испрекиданих импулса, стварајући термално окружење потпуно без таласа. Дизајниран за нативно повезивање са 10кΩ НТЦ термисторима, ТЦБ-СА одржава циљну температуру са прецизношћу од 0,01℃ у широком распону контроле од -20℃ до +100℃.

Решени изазови термичке контроле

Традиционални ПВМ (Пулсе Видтх Модулатион) контролери уводе агресивно пребацивање напона које генерише замор термичког циклуса, електрични шум и микро-ломове у ултра-малим ТЕЦ елементима. ТЦБ-СА контролер температуре за Мицро ТЕЦ има фундаментално другачији инжењерски приступ за заштиту деликатних микро-хладњака док се закључава стабилност испод степена:

Непрекидна испорука једносмерне струје: Напаја микро-ТЕЦ чисту, континуирану струју. Ово изглађује топлотне градијенте, елиминише шум високе фреквенције у осетљивим оптичким детекторима и драматично продужава радни век ТЕЦ-а.

Оптимизација микротермалне масе: ПИД алгоритми на плочи су експлицитно подешени за брз термални одговор при малим топлотним оптерећењима, спречавајући озбиљне прекорачења температуре током брзих рампи задате вредности.

Доказана поузданост на нивоу ласера: Тестирано на терену преко оптичких примопредајника високе густине и индустријских ласерских диода, одржавајући доследну калибрацију кроз милионе радних сати.

Отисак ниског профила: Компактан фактор облика омогућава директну монтажу поред оптичких подсклопова, минимизирајући дужину сигналног кабла и кашњења петље сензора.

Техничке спецификације

Таргет Апплицатионс

• Стабилизација ласерске диоде Спречава дрифт таласне дужине и флуктуације оптичке снаге у ласерима са влакнима, ласерима за пумпе и ласерским диодама које се баве гасом.

• Оптички сензори високе прецизности Стабилизује фотодиодне низове, спектрометре и АПД да би се смањила тамна струја и термални шум у оптичким окружењима са ниским сигналом.

• Полупроводничка и квантна истраживања Обезбеђује хлађење на микро скали унутар лабораторијских уређаја за испитивање са ограниченим простором који захтевају тачност испод степена.

Мануфацтуринг Адвантаге

Наменска производња у кући: Директан надзор од постављања СМТ компоненти до коначног термичког тестирања гарантује доследност од јединице до јединице.

Подршка за инжењеринг апликација: Наш тим директно помаже у моделирању термалне петље, оптимизацији постављања сензора и прилагођеном програмирању задате тачке.

Архитектура високе ефикасности: Пружа преко 90% ефикасности конверзије енергије, минимизирајући унутрашњу производњу топлоте унутар затворених кућишта корисника.

Често постављана питања

Зашто је континуирана испорука енергије критична за микро ТЕЦ у поређењу са стандардним ПВМ пребацивањем?

ТЕЦ на микро скали имају изузетно танке попречне пресеке елемената. ПВМ снага брзо кружи полупроводничке парове између топлог и хладног, узрокујући ЦТЕ (коефицијент термичке експанзије) напон неусклађености који временом деградира спојеве. Континуални ДЦ погон ТЦБ-СА потпуно елиминише замор од механичког циклирања.

Може ли ТЦБ-СА регулатор температуре за микро ТЕЦ бити унапред конфигурисан за одређену задату тачку пре испоруке?

Да. Док је фабрички подразумевани циљ 25℃, Кс-Меритан може да флешује прилагођене подразумеване вредности температуре у фирмвер током производње у складу са захтевима вашег оптичког пакета.

Који температурни сензор најбоље ради са овом плочом?

Плоча је фабрички калибрисана за стандардне 10кΩ НТЦ термисторе (Б-вредност=3950), који нуде брз термални одговор и високу осетљивост у опсегу контроле од -20∘Ц до +100∘Ц.

Да ли овај контролер подржава двосмерно грејање и хлађење?

Да. Специјализовани драјвер ИЦ природно управља смером струје како би обезбедио активно хлађење и грејање, одржавајући стабилност задате вредности унутар ±0,01∘Ц без обзира на промене температуре околине.
