ЛиДАР систем на аутономном возилу или сензорској јединици поред пута мора да ради поуздано у температурном опсегу који може да се креће од -40°Ц зими до +85°Ц на директном летњем сунцу. Унутар кућишта, ласерске диоде, фотодетектори и оптичке компоненте су осетљиве на температуру. Померање од само неколико степени може променити таласну дужину емисије ласера, смањити однос сигнал-шум детектора и изобличити оптичко поравнање. Резултат је деградација тачности домета и квалитета облака тачака. За инжењера набавке који специфицира компоненте за управљање топлотом, питање није да ли је потребна контрола температуре, већ која технологија може да је испоручи у оквиру ограничења величине, снаге и поузданости ЛиДАР система.Термоелектрични хладњацису се појавиле као пожељно решење за многе од ових изазова.
Овај водич је написан за купце и дизајнере који треба да разумеју како термоелектрични хладњаци решавају изазове контроле температуре у ЛиДАР системима. Покрићемо специфичне термичке изазове у ЛиДАР-у, принцип рада термоелектричних хладњака, кључне спецификације које треба проценити, разматрања интеграције и критеријуме за избор добављача. Такође ћемо пружити детаљне параметре производа из наше фабрике уФузхоу Кс-Меритан Тецхнологи Цо., Лтд.Без обзира да ли развијате ЛиДАР систем за аутомобилске, индустријске или апликације за мапирање, овај водич ће вам помоћи да изаберете прави термоелектрични хладњак за ваше захтеве управљања топлотом.
ЛиДАР системи представљају јединствен скуп термичких изазова који се разликују од оних других електронских система. Први изазов је осетљивост ласерске диоде. Таласна дужина емисије ласерске диоде се мења са температуром брзином од приближно 0,3 нм/°Ц. За ЛиДАР систем који користи ускопојасне оптичке филтере или детекцију осетљиву на таласну дужину, овај помак може да изазове неусклађеност између таласне дужине ласера и опсега филтера, смањујући јачину сигнала и опсег детекције. Други изазов је термални шум фотодетектора. Тамна струја и снага еквивалентна буци детектора расту са температуром, смањујући однос сигнал-шум и тачност мерења удаљености. Трећи изазов је топлотно ширење оптичке клупе. Оптичке компоненте су постављене на заједничку клупу, а ако се клупа шири или скупља са температуром, поравнање ласера, детектора и оптике за скенирање може да се помери, узрокујући грешке у усмеравању. Табела у наставку сумира ове изазове и њихове ефекте.
| Цхалленге | Извор | Утицај на перформансе ЛиДАР-а |
| Ласерски дрифт таласне дужине | Температурни коефицијент ласерске диоде | Смањена јачина сигнала, губитак домета |
| Повећање шума детектора | Топлотни шум у фотодетектору | Нижи СНР, смањена прецизност |
| Проширење оптичке клупе | Топлотно ширење монтажних материјала | Неусклађеност, грешке у показивању |
| Екстремне температуре околине | Радно окружење | Квар система или смањене перформансе |
| Густина дисипације топлоте | Компактно кућиште | Локализована жаришта, термички градијенти |
У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика производи термоелектричне хладњаке који су посебно дизајнирани да одговоре на ове изазове. Разумемо термичке захтеве ЛиДАР система и радимо са нашим купцима на избору правог хладњака за њихову специфичну снагу ласера, тип детектора и услове околине.

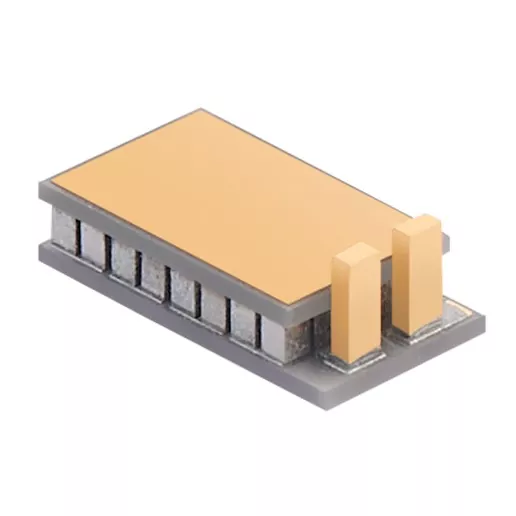

Термоелектрични хладњак је топлотна пумпа чврстог стања која користи Пелтиеров ефекат за пренос топлоте са једне стране уређаја на другу када се примењује једносмерна струја. Уређај се састоји од низа полупроводничких пелета, обично бизмут телурида, у сендвичу између две керамичке подлоге. Када струја тече, једна страна постаје хладна (хладна страна), а друга постаје врућа (врућа страна). Топлота се апсорбује на хладној страни и ослобађа на врућој страни, где се распршује помоћу хладњака. Обрнутом струјом се мења смер преноса топлоте, омогућавајући да се исти уређај користи и за хлађење и за грејање. Ова двосмерна контрола је кључна предност за ЛиДАР системе који морају да раде и у топлим и у хладним окружењима. Табела испод упоређује термоелектричне хладњаке са другим технологијама хлађења.
| Технологија | Хлађење/грејање | Величина | Прецизност | Поузданост | Бука/вибрације |
| Термоелектрични хладњак | И једно и друго | Цомпацт | Висока (+/- 0,1°Ц) | Висока (чврсто стање) | Ниједан |
| На бази компресора | И једно и друго | Велики | Умерено | Умерено (покретни делови) | Високо |
| Фан-Басед | Само хлађење | Умерено | Ниско | Умерено (хабање лежајева) | Умерено |
| Хеат Пипе | Само хлађење | Цомпацт | Ниско | Високо | Ниједан |

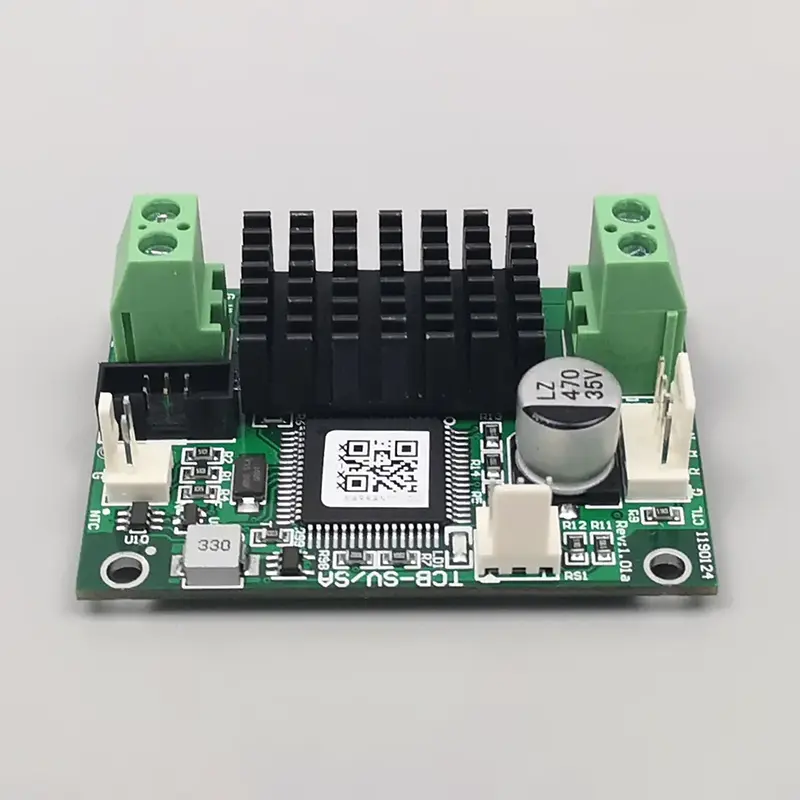

У нашој фабрици дизајнирамо наше термоелектричне хладњаке за захтевне захтеве ЛиДАР система. Користимо пелете бизмута телурида високих перформанси и напредне керамичке подлоге за постизање високог капацитета хлађења у компактном отиску. Наши хладњаци су доступни са интегрисаним сензорима температуре и контролном електроником, омогућавајући прецизну стабилизацију температуре ласерске диоде и детектора.
Када бирају термоелектрични хладњак за ЛиДАР систем, купци треба да процене неколико кључних спецификација. Капацитет хлађења (Кц) одређује колико топлоте хладњак може да одвоји при датој температури. За ЛиДАР апликације, капацитет хлађења мора бити довољан да поднесе топлотно оптерећење ласерске диоде, детектора и свих других компоненти које стварају топлоту. Максимална температурна разлика (ΔТмак) одређује максималну температурну разлику коју хладњак може постићи између хладне и топле стране. Оцене струје и напона одређују захтеве за напајање. Отисак и дебљина одређују ограничења интеграције. Коефицијент перформанси (ЦОП) одређује ефикасност хладњака. Табела у наставку сумира ове спецификације.
| Спецификација | Типичан домет за ЛиДАР | Важност |
| Капацитет хлађења (Кц) | 5 В - 50 В | Мора премашити укупно топлотно оптерећење |
| Максимална температурна разлика (ΔТмак) | 65°Ц - 75°Ц | Одређује способност хлађења |
| струја (Имак) | 2 А - 8 А | Одређује напајање |
| напон (Вмак) | 5 В - 24 В | Одређује напајање |
| Фоотпринт | 10 к 10 мм до 40 к 40 мм | Одређује интеграцију |
| Дебљина | 2 мм - 6 мм | Одређује интеграцију |
| Коефицијент учинка (ЦОП) | 0,3 - 0,6 | Одређује енергетску ефикасност |
У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика нуди низ термоелектричних хладњака са различитим капацитетима хлађења, димензијама и напоном. Можемо помоћи нашим купцима да изаберу прави хладњак за њихове специфичне ЛиДАР термалне захтеве. Наш инжењерски тим такође може да обезбеди термалну симулацију и подршку дизајну како би осигурао да је хладњак правилно интегрисан у ЛиДАР кућиште.
Перформансе термоелектричног хладњака у ЛиДАР систему зависе не само од самог хладњака већ и од тога како је интегрисан. Неколико фактора може утицати на перформансе. Први је термални интерфејс између хладњака и ласерске диоде или детектора. Лош термички интерфејс, као што је сув спој или неравна површина, може повећати топлотни отпор и смањити ефикасност хлађења. Други је дизајн хладњака. Врућа страна хладњака мора бити у стању да одведе топлоту у околно окружење. Ако је хладњак премали или је проток ваздуха неадекватан, температура на врућој страни ће порасти, смањујући капацитет хлађења и потенцијално прегревајући хладњак. Трећа је топлотна изолација хладне стране. Хладна страна мора бити изолована од околног окружења како би се спречило цурење топлоте које би умањило ефикасност хлађења. Табела у наставку сумира ове факторе интеграције.
| Фактор интеграције | Утицај на перформансе | Ублажавање |
| Термички материјал интерфејса | Лош интерфејс повећава термичку отпорност | Користите топлотну маст или јастучиће високе проводљивости |
| Дизајн хладњака | Неадекватан хладњак смањује капацитет хлађења | Величина хладњака за максимално топлотно оптерећење |
| Проток ваздуха | Слаб проток ваздуха повећава температуру на врућој страни | Обезбедите одговарајућу вентилацију или принудни ваздух |
| Изолација на хладној страни | Цурење топлоте смањује ефикасност хлађења | Користите изолацију око хладне стране |
| Кондензација | На хладним површинама може се формирати влага | Користите затворено кућиште или средство за сушење |
У нашој фабрици пружамо техничку подршку како бисмо помогли нашим клијентима да интегришу термоелектрични хладњак у свој ЛиДАР систем. Можемо препоручити материјале термичког интерфејса, дизајн хладњака и методе заптивања који обезбеђују оптималне перформансе. Наш циљ је да помогнемо нашим клијентима да постигну температурну стабилност коју њихов ЛиДАР систем захтева.
Процена добављача термоелектричних хладњака за ЛиДАР апликације захтева фокус на могућности термичког дизајна, квалитет производње, тестирање и подршку за апликације. Добављач треба да има способност да дизајнира и производи хладњаке према потребним спецификацијама, укључујући прилагођене отиске и напонске вредности. Квалитет производње треба да буде доследан, са уским толеранцијама на постављање пелета и равности керамике. Добављач треба да тестира сваки хладњак на капацитет хлађења, ΔТмак и струју цурења. А добављач треба да обезбеди подршку за апликације, укључујући термалну симулацију и упутства за интеграцију. Табела у наставку сумира ове критеријуме евалуације.
| Критеријум оцењивања | Шта тражити | Зашто је важно |
| Могућност термичког дизајна | Дизајн по мери, термална симулација | Осигурава оптималне перформансе за апликацију |
| Квалитет производње | Прецизно постављање пелета, равност керамике | Обезбеђује доследне перформансе и поузданост |
| Тестирање | Капацитет хлађења, ΔТмак, струја цурења | Осигурава да хладњак испуњава спецификације |
| Подршка апликацијама | Смернице за интеграцију, термална симулација | Помаже у постизању оптималних перформанси система |
У Кс-Меритану, наша фабрика производи термоелектричне хладњаке више од једне деценије. Имамо велико искуство у термичком дизајну и производњи. Тестирамо сваки хладњак пре испоруке и пружамо техничку подршку нашим купцима. Позивамо вас да нас оцените према овим критеријумима и да нас сматрате својим партнером за ЛиДАР термоелектричне хладњаке.

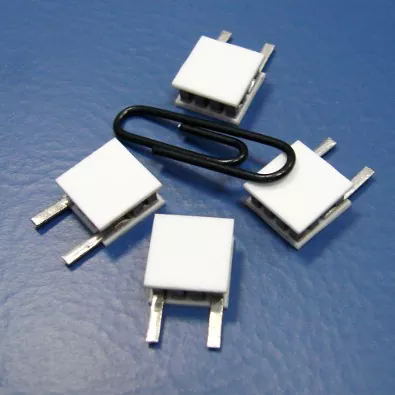

Следећа табела даје кључне параметре производа за наше термоелектричне хладњаке. Ови хладњаци су дизајнирани за ЛиДАР системе и друге прецизне апликације за управљање топлотом. Наша фабрика такође може произвести расхладне уређаје по наруџбини који испуњавају специфичне захтеве.
| Параметар | Спецификација Опсег | Напомене |
| Капацитет хлађења (Кц) | 5 В - 50 В | На ΔТ = 0°Ц |
| Максимална температурна разлика (ΔТмак) | 65°Ц - 75°Ц | При Кц = 0 В |
| струја (Имак) | 2 А - 8 А | Изабран за напајање |
| напон (Вмак) | 5 В - 24 В | Изабран за напајање |
| Фоотпринт | 10 к 10 мм до 40 к 40 мм | Доступне прилагођене величине |
| Дебљина | 2 мм - 6 мм | Изабран за интеграцију |
| Керамички материјал | Алуминијум (Ал2О3) | Стандард |
| Пелет Материал | Бизмут телурид (Би2Те3) | Високе перформансе |
| Радна температура | -40°Ц до +85°Ц | Изабрано за окружење |
| Опције интеграције | Сензор, контролна електроника | Доступне су прилагођене опције |
| МОК | 100 комада | За велике поруџбине по договору |
| Леад Тиме | 2-4 недеље | Зависи од количине и прилагођавања |
У нашој фабрици производимо наше термоелектричне хладњаке да би испунили ове спецификације и још много тога. Можемо да прилагодимо капацитет хлађења, отисак, напон и опције интеграције како би одговарале вашим специфичним захтевима. Наш систем контроле квалитета укључује инспекцију сировина, инспекцију у процесу и завршну инспекцију пре отпреме. Наш циљ је да нашим купцима обезбедимо висококвалитетне термоелектричне хладњаке који задовољавају њихове потребе ЛиДАР термичког управљања.
Питање 1: Може ли термоелектрични хладњак и да хлади и греје ЛиДАР систем?
Одговор: Да, термоелектрични хладњак може и хладити и загревати. Обрнутим поларитетом једносмерне струје, смер преноса топлоте је обрнут. Ово омогућава да исти хладњак загрева ласерску диоду у хладним окружењима и хлади је у топлим окружењима. Ова двосмерна способност је неопходна за ЛиДАР системе који морају да раде у широком температурном опсегу. У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наши хладњаци су дизајнирани за двосмерни рад.
Питање 2: Колико енергије троши термоелектрични хладњак у ЛиДАР систему?
Одговор: Потрошња енергије зависи од капацитета хлађења, температурне разлике и ЦОП-а. Типичан термоелектрични хладњак за ЛиДАР може да троши 5 до 20 вати. ЦОП је типично 0,3 до 0,6, што значи да за сваки ват уклоњене топлоте, хладњак троши 1,7 до 3,3 вата електричне енергије. Потрошња енергије се мора узети у обзир у укупном буџету снаге система.
Питање 3: Која је типична температурна стабилност која се може постићи са термоелектричним хладњаком?
Одговор: Са правилно дизајнираном контролном петљом, термоелектрични хладњак може постићи температурну стабилност од +/- 0,1°Ц или више. Овај ниво прецизности је од суштинског значаја за ЛиДАР системе који захтевају стабилну таласну дужину ласера и перформансе детектора. Стабилност зависи од квалитета сензора температуре, контролне електронике и термичког дизајна система.
Питање 4: Да ли се термоелектрични хладњаци могу користити у аутомобилским ЛиДАР системима?
Одговор: Да, термоелектрични хладњаци се користе у аутомобилским ЛиДАР системима. Морају да испуне аутомобилске захтеве за вибрације, ударе и промене температуре. У нашој фабрици нудимо хладњаке који су тестирани по аутомобилским стандардима, укључујући вибрације и термичке ударе. Такође можемо да обезбедимо АЕЦ-К100 квалификовану контролну електронику за аутомобилске апликације.
Питање 5: Како да изаберем прави термоелектрични хладњак за мој ЛиДАР систем?
Одговор: Да бисте изабрали прави термоелектрични хладњак, потребно је да одредите укупно топлотно оптерећење, потребну температурну разлику, доступно напајање и интеграцијска ограничења. Наш инжењерски тим може вам помоћи да израчунате ове захтеве и изаберете оптимални хладњак за вашу примену. Такође пружамо подршку за термичку симулацију за верификацију дизајна пре израде прототипа.
ЛиДАР системи представљају значајне изазове за контролу температуре, од померања таласне дужине ласера и шума детектора до оптичког неусклађености и екстремних амбијенталних услова. Термоелектрични хладњаци решавају ове изазове прецизном, двосмерном контролом температуре у чврстом стању у компактном и поузданом паковању. За инжењере набавке и дизајнерске тимове, разумевање топлотних изазова, спецификација хладњака и разматрања интеграције су од суштинског значаја за избор правог решења. У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика има стручност и способност да производи термоелектричне хладњаке који испуњавају захтевне захтеве ЛиДАР система. Блиско сарађујемо са нашим купцима како бисмо одабрали прави хладњак и осигурали успешну интеграцију.
Било да развијате ЛиДАР за аутономна возила, индустријску аутоматизацију или апликације за мапирање, позивамо вас да нас контактирате како бисмо разговарали о вашим захтевима. Можемо да обезбедимо узорке, техничке податке и прилагођена решења. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за програмере ЛиДАР система широм света.
Контактирајте Фузхоу Кс-Меритан Тецхнологи Цо., Лтд. данасда бисте разговарали о вашим захтевима ЛиДАР термоелектричног хладњака и открили како наши производи могу да обезбеде топлотну стабилност која је потребна вашем систему.
