Абстрацт
Перформансе сваког термоелектричног хладњака и генератора зависе од квалитета, конзистентности и компатибилности његових основних материјала. Овај инжењерски преглед испитује основна својства термоелектричних полупроводника, главне масовне форме доступне за индустријску обраду и критеријуме одабира који одређују да ли дизајн постиже стабилну контролу температуре или не испуњава своје термичке циљеве. Посебна пажња је посвећена екструдираним профилима, пресецима дифузионих баријера и интеграцији својстава материјала са коначним понашањем уређаја.
Садржај

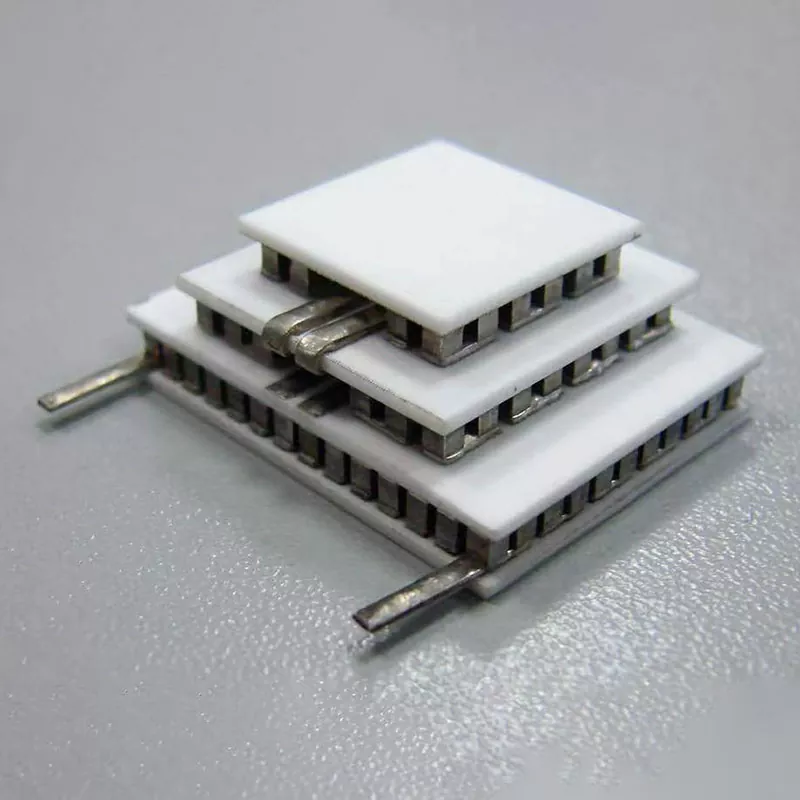

Разумевање термоелектричних материјала и Пелтиеровог ефекта
У срцу сваког система за хлађење у чврстом стању лежи класа полупроводничких једињења која могу да конвертују електричну струју директно у температурни градијент. Ова једињења су функционално језгро савременог управљања топлотом, а њихова електрична и термална транспортна својства диктирају капацитет хлађења, брзину одзива и потрошњу енергије финалног уређаја. Без пажљиво пројектованих материјала, чак ни најсофистициранија архитектура модула не може да пружи стабилне перформансе.
Шта су термоелектрични материјали?
Термоелектрични материјалису полупроводничке супстанце које показују Пелтиеров ефекат — феномен где се топлота апсорбује на једном споју и ослобађа на другом када једносмерна струја тече кроз коло од два различита проводника. Легуре бизмут телурида остају доминантан избор за рад на скоро собној температури, нудећи равнотежу електричне проводљивости, топлотне изолације и производности која тек треба да буде замењена у главним апликацијама за хлађење.
Ефикасност термоелектричног материјала се обично изражава кроз бездимензионални број заслуга, ЗТ. Овај параметар комбинује Сеебеков коефицијент, електричну проводљивост и топлотну проводљивост у један индикатор перформанси. Више ЗТ вредности се директно претварају у већу снагу хлађења по јединици електричног улаза, али практичан избор материјала такође мора узети у обзир механичку чврстоћу, термичку стабилност и компатибилност са системима метализације.
Полупроводници типа П и Н
Термоелектрична кола захтевају два комплементарна типа материјала. Полупроводници типа П проводе електричну енергију првенствено кроз носиоце позитивног наелектрисања, док се материјали типа Н ослањају на негативне носиоце. Када се споје електрични у серију и термички паралелно, ови упарени пелети стварају температурну разлику која дефинише перформансе модула. Карактеристике сваког типа морају се пажљиво ускладити — напон, струја, опсег температуре и понашање термичког ширења утичу на то да ли упарени дизајн постиже своју циљну радну тачку.
Неусклађеност између својстава П-типа и Н-типа је чест, али избећи извор неефикасности. Ако се један материјал брже разгради под термичким циклусом, или ако се његови електрични отпори временом разликују, модул губи капацитет хлађења и може развити локализоване вруће тачке. Добављачи материјала се стога фокусирају не само на перформансе појединачних пелета већ и на конзистентност од серије до серије у оба типа носача.
Кључни масовни обрасци за индустријску прераду
Термоелектрични материјали се ретко користе у свом сировом облику ингота. Прерађују се у средње облике који одговарају аутоматизованој монтажи, прецизном резању и метализацији. Два расута облика доминирају индустријском снабдијевањем: екструдирани профили и кришке са дифузионом баријером. Сваки се бави посебним скупом производних захтева.
Екструдирани профили за производњу великих количина
Екструдирањем се добијају непрекидне дужине термоелектричног материјала са фиксним попречним пресеком — квадратне шипке, округле шипке или прилагођени профили који блиско одговарају геометрији предвиђеног уређаја. Овај облик је посебно вредан када велике количине појединачне наруџбине захтевају конзистентност димензија и стабилну унутрашњу структуру у целој серији.
Инжењери који планирају да сами обављају сечење, млевење, искошење, облагање или заваривање често преферирају екструдирани материјал јер његова уједначена структура зрна смањује ризик од ломљења или пуцања током механичке обраде. Процес екструзије такође омогућава да се димензије и дужине попречног пресека прилагоде специфичном дизајну модула, елиминишући отпад повезан са сечењем превеликих стандардних пелета.
- Континуирани профили са контролисаним димензијама и својствима материјала
- Погодно за сечење на мале пелете према димензијама модула
- Доследан учинак у оквиру исте производне серије
- Доступан у композицијама типа П и Н за упарена кола
Резови са дифузионим баријерама
Танке кришке опремљене слојем дифузионе баријере представљају напреднији међупроизвод. Баријерни слој се наноси да би се побољшао интерфејс између термоелектричног материјала и накнадних система везивања или метализације. Без овог слоја, повишене температуре током лемљења могу изазвати брзу међудифузију између полупроводника и контактних метала, што доводи до смањених перформанси и евентуалног квара.
Резови са дифузионом баријером су посебно погодни за модуле који пролазе кроз поновљене термичке циклусе. Апликације као што су плоче за хлађење, модули за контролу температуре и регулација температуре сензора имају користи од побољшане стабилности међуфаза коју ови резови пружају. Они такође поједностављују процесни прозор за инжењере који намеравају да примене метализацију на бази никла, бакра или лема у својој кући.
| Материјална форма | Примарна предност | Типичан случај употребе |
|---|---|---|
| Екструдирани профили | Конзистентност великих димензија у великим серијама | Ин-хоусе резање у прилагођене величине пелета |
| Дифузионе баријере | Интерфејс спреман за лепљење са смањеним ризиком реакције | Модули који захтевају понављање термичког циклуса |
| Прилагођени попречни пресеци | Прилагођена геометрија за специфичне дизајне уређаја | Нестандардне архитектуре модула |
| Упарени П/Н сетови | Уравнотежено електрично и термичко понашање | Прецизни системи за контролу температуре |
Одабир правог материјала за вашу апликацију
Избор материјала почиње са два параметра о којима се не може преговарати: очекиваном температуром топлог и хладног споја и електричним радним прозором финалног уређаја. Ови фактори сужавају системе материјала кандидата и дефинишу кораке обраде који ће бити потребни низводно.
Разматрање радне температуре
Различити системи термоелектричних материјала показују врхунске перформансе у различитим температурним распонима. Композиција оптимизована за хлађење близу собне температуре може брзо изгубити ефикасност када се врућа страна подигне изнад 80°Ц, док материјал дизајниран за умерене температуре може понудити лоше перформансе у условима хладне стране испод нуле. Одређивање стварних радних температура — не само циљне задате тачке — је први корак ка одрживом избору материјала.
Електрични захтеви
Напон, струја, отпор и дисипација снаге су у интеракцији са својствима материјала. Материјал са високом електричном проводљивошћу смањује џулов загревање, али такође може показати већу топлотну проводљивост, што делује против температурног градијента. Оптимални баланс зависи од геометрије модула, расположивог напајања и потребног капацитета хлађења. Усклађивање отпорности материјала са електроником погона често је једнако важно као и максимизирање вредности.
Опције прилагођавања
Стандардни облици материјала не задовољавају увек специфичну архитектуру управљања топлотом. Када су каталошке димензије, композиције или површински третмани недовољни, прилагођена решења постају неопходна. Прилагођавање може да се бави димензијама материјала, поклапањем П-типа и Н-типа, прилагођавањем састава, електричним својствима, третманом површине или интерфејса, захтевима дифузионих баријера и спецификацијама за сечење или машинску обраду.
- Димензије материјала и геометрија попречног пресека
- Усклађивање транспортних својстава П-типа и Н-типа
- Подешавање композиције за специфичне температурне опсеге
- Електрична отпорност и Зебеков коефицијент
- Припрема површине и обрада интерфејса
- Спецификација слоја дифузијске баријере
- Захтеви за сечење, брушење и машинску обраду
Пејзаж апликација у различитим индустријама
Свестраност одТермоелектрични материјалидовео је до усвајања у широком спектру индустрија, од потрошачке електронике до медицинске дијагностике и контроле индустријских процеса. Свака апликација намеће своја ограничења на чистоћу материјала, толеранцију димензија и стабилност интерфејса.
Хлађење полупроводника и прецизна контрола температуре
Хлађење полупроводника остаје највећа област примене. Ласерске диоде, оптички примопредајници и процесори високих перформанси имају користи од прецизне регулације температуре без вибрација коју обезбеђују термоелектрични модули. Квалитет материјала директно утиче на стабилност таласне дужине, конзистентност излазне снаге и дугорочну поузданост.
Расхладне плоче и модули за контролу температуре
Плоче за хлађење које се користе у аналитичким инструментима, медицинским уређајима и индустријској опреми ослањају се на термоелектричне материјале за одржавање уједначене површинске температуре. Модули за контролу температуре за ПЦР термоциклере, на пример, захтевају брзе стопе грејања и хлађења које зависе од ниске топлотне инерције и високе електричне проводљивости — оба су својства зависна од материјала.
Регулација температуре сензора
Прецизни сензори, укључујући инфрацрвене детекторе и фотодиоде, често захтевају стабилне радне температуре за одржавање калибрације и односа сигнал-шум. Термоелектрични материјали омогућавају компактну, локализовану регулацију температуре без гломазности и сложености механичких расхладних система.
Производња електричне енергије малог обима
Када се температурни градијент примени на термоелектрични материјал, Сеебеков ефекат генерише електричну енергију. Овај принцип подржава прикупљање енергије малог обима у удаљеним сензорима, системима за поврат отпадне топлоте и преносивим изворима енергије. Иста својства материјала која регулишу перформансе хлађења такође одређују ефикасност производње енергије, чинећи избор материјала подједнако критичним у оба режима.
Зашто је важна интеграција материјала и уређаја
Спецификације материјала саме по себи не гарантују успешно термичко решење. Интеракција између материјала, система метализације, лемних спојева и керамичке подлоге одређује да ли готови модул испуњава своје циљеве перформанси током хиљада радних сати.
Могућности прецизне производње
Производња термоелектричних модула који испоручују доследне перформансе захтевају аутоматизоване процесе за штампање, поновно лемљење, потапање у лим, дозирање, заптивање, сечење и очвршћавање. Сваки корак утиче на коначни квалитет интерфејса и стање унутрашњег напрезања полупроводничких пелета. Добављачи материјала који такође производе модуле могу проценити своје материјале у реалним условима склапања, затварајући повратну петљу између развоја материјала и перформанси уређаја.
Техничка подршка заснована на апликацији
Каталошке спецификације пружају почетну тачку, али радни услови у стварном свету — укључујући оптерећење хлађења, температуру околине, монтажни притисак и електронику погона — често мењају оптимални избор материјала. Добављачи који узимају у обзир ове факторе када препоручују материјално решење помажу инжењерима да избегну скупе редизајнирање и кварове на терену.
Кс-Меританинтегрише развој материјала са производњом компоненти, омогућавајући процену перформанси материјала у односу на коначну термоелектричну примену. Овај интегрисани приступ подржава и стандардну набавку материјала и прилагођена решења заснована на цртежима, прототиповима или спецификацијама апликације.
Често постављана питања
Како функционишу термоелектрични материјали?
Термоелектрични материјали користе Пелтиеров ефекат за стварање температурне разлике када електрична струја пролази кроз полупроводничке елементе типа П и Н. Њихова електрична и термална транспортна својства директно утичу на капацитет хлађења, температурну стабилност, брзину одзива и потрошњу енергије финалног термоелектричног уређаја.
Која је разлика између термоелектричних материјала П-типа и Н-типа?
Термоелектрични материјали типа П и Н имају различите карактеристике носиоца набоја и обично се користе у комбинацији за формирање термоелектричних кола. Њихова својства морају бити усклађена на основу захтеваног напона, струје, температурног опсега и дизајна термоелектричног хладњака. Балансирано упаривање обезбеђује стабилне перформансе и минимизира локализовано грејање.
Да ли нудите услуге прилагођавања термоелектричних материјала?
Да. Прилагођене величине се могу проценити на основу цртежа, прототипова или спецификација апликације. Опције прилагођавања укључују пресек, дужину, дебљину, захтеве за сечење, састав материјала, електрична својства, површинску обраду и спецификације слоја дифузионе баријере, у зависности од намераваног дизајна термоелектричне компоненте.
Зашто су дифузијске баријере важне у термоелектричним резовима?
Дифузионе баријере побољшавају везу између термоелектричног материјала и система везивања или метализације. Без заштитног слоја, повишене температуре током лемљења могу изазвати брзу међудифузију између полупроводника и контактних метала, што доводи до погоршања перформанси и евентуалног квара. Слојеви баријере су посебно важни у модулима који се подвргавају поновљеном термичком циклусу.
Да ли се термоелектрични материјали могу користити за производњу енергије?
Да. Када се температурни градијент примени на термоелектрични материјал, Сеебеков ефекат генерише електричну енергију. Овај принцип подржава прикупљање енергије малог обима у удаљеним сензорима, системима за поврат отпадне топлоте и преносивим изворима енергије. Иста својства материјала која одређују перформансе хлађења такође одређују ефикасност производње енергије.
Који фактори одређују животни век термоелектричног материјала?
Амплитуда термичког циклуса, максимална радна температура, квалитет интерфејса и присуство влаге или корозивних гасова утичу на век трајања материјала. Доследан квалитет серије, усклађене П/Н особине и стабилне дифузионе баријере смањују ризик од преране деградације. Рад модула на нижим струјним фракцијама и одржавање стабилних термичких интерфејса такође продужава радни век.
Од екструдираних профила за сечење великог обима до резова са баријером дифузије за напредну монтажу модула, прави материјални темељ одређује да ли термални дизајн постиже стабилне, дугорочне перформансе. Без обзира да ли захтев захтева хлађење близу собне температуре, прецизну сензорску регулацију или производњу електричне енергије мањег обима, избор материјала заслужује исту инжењерску строгост као и архитектура модула.
Контактирајте насда разговарамо о вашим захтевима за термоелектрични материјал
