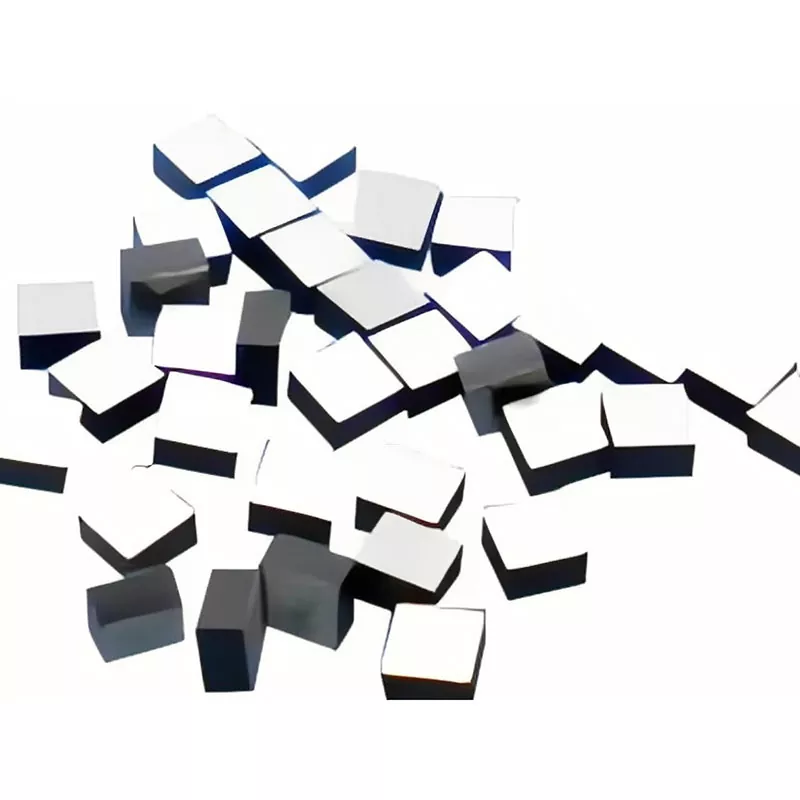

Кс-меритан НТЦ термистор за батеријски пакет је веома осетљив сензор за мерење температуре за аутомобиле, посебно дизајниран за модуле литијум-јонских батерија, системе за складиштење енергије (ЕСС) и индустријске архитектуре управљања батеријама (БМС). Конструисан да спречи топлотни бег и оптимизује ефикасност пуњења батерије, овај компактни термистор пружа брзу, прецизну повратну информацију о температури директно са површина ћелије и модула.
НТЦ термистор за батеријски пакет детектује промене температуре преко негативног температурног коефицијента његовог материјала за откривање. Како температура расте, електрични отпор се смањује, омогућавајући повезаном кругу за праћење да идентификује промене у температури батерије.
Различити системи управљања батеријама користе различите криве отпор-температура. Кс-Меритан обезбеђује уобичајене вредности Р25 као што су 10КΩ, 47КΩ и 100КΩ, заједно са Б-вредностима укључујући 3435К, 3950К и 4100К. Спецификације прилагођеног отпора и Б-вредности могу се испоручити у складу са потребном Р-Т кривом.
Сензорни елемент може бити упакован у конфигурације погодне за инсталацију на или близу батеријских ћелија и модула. Компактне димензије помажу да се сензор температуре постави близу посматраног извора топлоте без заузимања значајног простора унутар склопа батерије.
Дужина кабла, конфигурација кућишта, распоред конектора и друге механичке карактеристике могу се прилагодити различитим структурама батерија. Ово омогућава да склоп сензора одговара доступном положају инсталације и електричном интерфејсу.
Наведени опсег радне температуре од -40°Ц до +125°Ц покрива широк опсег радних услова батерије. Изабрани пакет и конфигурација сензора треба да буду усклађени са стварном температурном изложеношћу апликације.
Отпор изолације између проводне жице и кућишта је већи од 100МΩ. Ово обезбеђује електричну изолацију између сензорског кола и околне механичке структуре када је сензор правилно инсталиран.
|
Параметар |
Опис / вредност |
|
Р25 Номинални отпор |
Уобичајене спецификације укључују 10КΩ, 47КΩ, 100КΩ, итд. Прилагођавање је доступно на захтев. |
|
Б-Валуе |
Уобичајене спецификације укључују 3435К, 3950К, 4100К, итд. Ово одређује осетљивост промене отпора са температуром. |
|
Опсег радне температуре |
-40℃ ~ +125℃, испуњавајући оперативне захтеве животне средине већине батерија. |
|
Толеранција |
Доступно је више оцена, као што су ±1%, ±3%. |
|
Тхермал Тиме Цонстант |
У мирном ваздуху, типична вредност је мања од 10 секунди, што обезбеђује брзу реакцију. |
|
Отпорност изолације |
Отпор изолације између проводне жице и кућишта је већи од 100МΩ, што осигурава електричну сигурност. |
Метода инсталације сензора утиче на то колико брзо и тачно сензорски елемент реагује на промене температуре батерије.
За праћење на нивоу ћелије, НТЦ термистор за батерију може да се постави директно на површину ћелије да би измерио температуру у близини ћелије која се надгледа. За праћење на нивоу модула, може се поставити на репрезентативну локацију унутар структуре модула.
1. Контакт између сензорског елемента и надгледане површине
2. Положај сензора у односу на ћелије које генеришу топлоту
3. Усмеравање олова и растерећење напрезања
4.Електрична изолација
5. Доступан простор за инсталацију
6. Оријентација конектора
7. Димензије кућишта
8. Метода фиксирања или лепљења
Избор одговарајућег НТЦ термистора за батерију захтева усклађивање његових електричних карактеристика са БМС колом за мерење температуре и његових механичких карактеристика са батеријским пакетом.
Номинални отпор на 25°Ц мора одговарати опсегу отпора који очекује БМС или коло за пуњење. Уобичајене вредности укључују 10КΩ, 47КΩ и 100КΩ.
Б-вредност одређује како се отпор термистора мења како се температура мења. Изабрана Б-вредност треба да одговара Р-Т кривој коју захтева алгоритам за мерење температуре.
Толеранција утиче на разлику између стварних карактеристика термистора и номиналне Р-Т криве. Уже толеранције се могу размотрити када примена захтева конзистентније мерење температуре између сензора.
Називни температурни опсег сензора треба да покрије минималну и максималну температуру која се очекује на месту уградње.
Термичка временска константа показује колико брзо сензор реагује на промену температуре околине. Апликације које укључују брзе термичке промене треба да узму у обзир масу сензора, метод монтаже, услове контакта и проток ваздуха када се процењују време одзива.
Дужина кабла, величина кућишта, тип конектора и начин монтаже треба да буду специфицирани у складу са расположивим простором за батерију и структуром БМС ожичења.
Кс-Меритан може да конфигурише НТЦ термистор за склоп батерија у складу са електричним и механичким захтевима система батерија.
Доступне области прилагођавања укључују: отпор Р25, Б-вредност, толеранцију отпора, толеранцију Б-вредности, дужину проводника, спецификацију жице, структуру кућишта, димензије сензора, конфигурацију конектора, начин монтаже и захтеве за паковање.
За прилагођени развој, произвођач батерија може да обезбеди потребан температурни опсег, БМС улазну спецификацију, Р-Т криву, локацију за инсталацију, расположиви простор, захтеве за каблове и конфигурацију конектора.
Кс-Меритан обезбеђује ТЕЦ модуле, регулаторе температуре, термисторе и сродне термичке компоненте, помажући купцима да одаберу компатибилне производе за различите захтеве за контролу температуре.
Подржавамо прилагођавање електричних параметара, димензија, структура паковања и метода повезивања како би одговарали различитим дизајном опреме и условима инсталације.
Кроз контролисану производњу и тестирање перформанси, Кс-Меритан одржава конзистентност у кључним параметрима као што су електричне перформансе, термални одзив и прецизност сензора.
Наш инжењерски тим помаже у одабиру компоненти, усклађивању параметара и интеграцији система како би се смањиле потешкоће у развоју током дизајна производа.
Кс-Меритан подржава тестирање узорака, прилагођени развој и обимну производњу како би се задовољиле различите фазе пројекта и захтеви снабдевања.
Мери температуру батерије претварањем температурних промена у промене отпора. БМС или коло за пуњење чита овај отпор и претвара га у температурну вредност.
Вредност Р25 треба да одговара опсегу улазног отпора и криву конверзије температуре БМС или пуњача. Уобичајене спецификације укључују 10КΩ, 47КΩ и 100КΩ.
Б-вредност описује однос између отпора термистора и температуре. То је важан параметар за претварање измереног отпора у температуру.
Да. Кс-Меритан може прилагодити отпор, Б-вредност, толеранцију, дужину електроде, кућиште, конектор и друге механичке конфигурације према дизајну батерије.
Да. Више термистора може се поставити на различите ћелије или модуле када архитектура батерије захтева праћење температуре на више локација. Број и положај треба да буду одређени БМС и термичким пројектом.
Наведени опсег радне температуре је -40°Ц до +125°Ц. Стварну дозвољену температуру такође треба проценити према изабраном пакету и конфигурацији инсталације.
