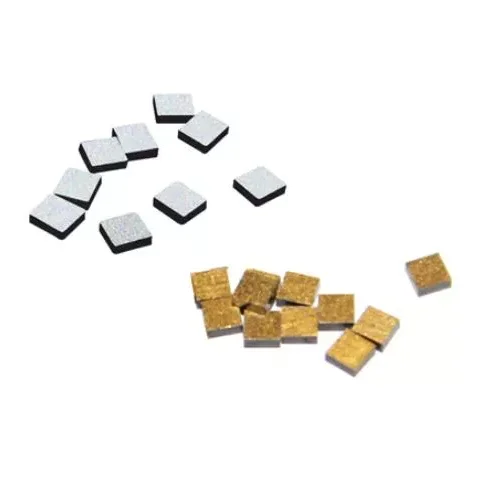

Упакована у филм НТЦ

Кс-Меритан развија компактне компоненте сензора температуре за електронику која захтева брзу реакцију, стабилну термичку детекцију и отпорност на околину. Вишеслојна структура користи оксиде прелазних метала као што су манган и никл, са осетљивим слојем произведеним магнетронским распршивањем.

НТЦ упакован у филм пружа типичан термални одговор у року од 3 секунде, ради од -40°Ц до +125°Ц и има Б вредност од 3950 К. Његов хемијски инертан спољни филм пружа отпорност на киселине, алкалије и органске раствараче, што га чини погодним за индустријску, медицинску, потрошачку електронику и аутомобилске апликације.

Кључне спецификације

Перформансе

Брзи термални одговор

Мали топлотни капацитет од приближно 1 Ј/К смањује термичко кашњење и омогућава типичну стабилизацију температуре у року од 3 секунде. Ово је корисно за праћење батерија, медицинске инструменте и енергетску електронику где је потребно детектовати брзе промене температуре.

Широки температурни опсег

Радни опсег од -40°Ц до +125°Ц подржава апликације изложене условима хладног покретања, повишеним температурама околине и поновљеним термичким променама.

Отпорност на хемикалије

Инертни спољни филм штити сензорску структуру од киселина, алкалија и органских растварача. За континуирано излагање висококонцентрованим корозивним парама, препоручује се валидација специфична за примену.

Тачност и отпорност

Прецизност температуре

Доступне информације о производу не дефинишу универзалну спецификацију тачности као што је ±1°Ц или ±0,5°Ц. Стварна тачност система зависи од толеранције отпора, толеранције Б-вредности, дизајна кола, резолуције АДЦ-а, инсталације и калибрације.

За пројекте који захтевају ±1°Ц или ±0,5°Ц, тачност циља треба да буде наведена током РФК-а како би Кс-Меритан могао да процени одговарајућу конфигурацију.

Опције отпора

Вредност отпора треба изабрати у складу са мерним кругом и циљним температурним опсегом. Уобичајене НТЦ конфигурације укључују 10кΩ, 47кΩ и 100кΩ, док тачне доступне вредности и толеранције треба потврдити за изабрани Кс-Меритан модел.

Горе наведене вредности су примери избора, а не универзалне спецификације. Коначне параметре треба потврдити одговарајућим подацима.

Поређење сензора

Поређење технологије

За компактне електронске системе унутар специфицираног температурног опсега, структура танког филма нуди практичну комбинацију брзог одзива, мале величине и лаке интеграције кола.

Подручја примене

Индустријска опрема

НТЦ упакован у филм може да прати температуру у моторима, трансформаторима и опреми за напајање. Његов широк радни опсег и брзи одговор подржавају термални надзор у реалном времену.

Медицински уређаји

Дигитални термометри и дијагностичка опрема могу имати користи од ниског топлотног капацитета и брзог термичког одговора. За медицинске примене са строгим захтевима за тачност, комплетан систем мерења треба да буде валидиран.

Цонсумер Елецтроницс

Танка структура је погодна за паметне телефоне, уређаје за ношење, системе за управљање батеријама и друге склопове велике густине где је простор за инсталацију ограничен.

Аутомотиве Елецтроницс

Сензор се може користити за надзор одељка мотора и батерије. Структура Мн/Ни/Цо оксида је дизајнирана за апликације које укључују температурне варијације и термички стрес.

Интегратион Нотес

Селф-Хеатинг

Радна струја треба да остане унутар наведених граница. Прекомерна струја може изазвати самозагревање и увести грешке у мерењу температуре.

Мецханицал Хандлинг

Избегавајте оштро савијање, претерани притисак или затезни напон на телу филма током уградње. Танак функционални слој захтева контролисано руковање.

Лемљење

Користите одговарајући индустријски стандардни профил за лемљење да смањите топлотни удар на вишеслојну структуру. Услови производног лемљења треба да буду валидирани пре масовне производње.

Захтеви за РФК

За ОЕМ и масовну набавку, купци треба да обезбеде потребну вредност отпора, толеранцију отпора, Б вредност, радну температуру, тачност циља, време одзива, димензије, метод повезивања, окружење апликације и процењену количину.

На пример, РФК може да специфицира: 10кΩ или 100кΩ номинални отпор, ±1% толеранције, рад од -40°Ц до +125°Ц и тачност система ±0,5°Ц. Кс-Меритан тада може проценити одговарајућу конфигурацију у складу са стварном применом.

Кс-Меритан подржава захтеве за сензором температуре за произвођаче електронике и ОЕМ пројекте, укључујући специфичне захтеве за отпорност, толеранцију, димензије и перформансе.

Често постављана питања

Које вредности отпора су доступне?

Уобичајене опције отпора НТЦ укључују 10кΩ, 47кΩ и 100кΩ. Доступну вредност отпора, толеранцију и Б вредност треба потврдити у складу са изабраним моделом Кс-Меритан и захтевима примене.

Може ли НТЦ постићи тачност од ±1°Ц или ±0,5°Ц?

Коначна тачност температуре зависи од толеранције отпора, толеранције Б-вредности, дизајна кола, резолуције АДЦ-а, инсталације и калибрације. За апликације које захтевају тачност система од ±1°Ц или ±0,5°Ц, Кс-Меритан може проценити одговарајућу конфигурацију на основу захтева купца.

Који је опсег радне температуре?

Наведени опсег радне температуре је -40°Ц до +125°Ц, што сензор чини погодним за многе индустријске, аутомобилске, батеријске, медицинске и потрошачке електронике.

Колико брзо сензор реагује на промене температуре?

Типично време термичког одзива је ≤3 секунде. Стварни одговор може да варира у зависности од методе инсталације, топлотног контакта, протока ваздуха и околине.

Може ли Кс-Меритан да обезбеди прилагођене НТЦ конфигурације?

Да. За ОЕМ и велике пројекте, купци могу специфицирати вредност отпора, толеранцију, Б вредност, температурни опсег, циљ тачности, димензије, метод повезивања и друге захтеве апликације за процену конфигурације.
