Инжењер дизајна прави прототип компактног хладњака за медицинске узоркеТермоелектрични хладњаци. Хладна страна достиже циљну температуру за неколико минута током тестирања на клупи. Али када се јединица угради у своје кућиште, температура хладне стране почиње да расте и никада се не стабилизује. Инжењер проверава ТЕЦ струју, изолацију и контролну петљу. Чини се да је све тачно. Проблем уопште није на хладној страни. То је на врућој страни. Топлота коју одбија ТЕЦ не уклања се ефикасно и та топлота се враћа назад кроз модул, смањујући његов капацитет хлађења. Ово је једина најчешћа грешка у дизајну термоелектричног хлађења, и она је скупа. За инжењере набавке и програмере производа, разумевање зашто је одбијање топлоте на врућој страни критично је разлика између производа који функционише и оног који не успе на терену.
Овај водич је написан за купце и инжењере који набављају термоелектричне хладњаке и повезане компоненте за управљање топлотом. Објаснићемо топлотну равнотежу ТЕЦ-а, зашто је врућа страна ограничавајући фактор у перформансама хлађења, како избор хладњака и вентилатора утиче на резултат, које спецификације укључити у наруџбу и како проценити добављача. Такође ћемо обезбедити детаљне параметре производа из наше фабрике у Фузхоу Кс-Меритан Тецхнологи Цо., Лтд. Било да дизајнирате хладњак за пиће, ласерски модул, медицински уређај или кућиште за електронику, овај водич ће вам помоћи да одредите термоелектрични систем хлађења који ради поуздано.

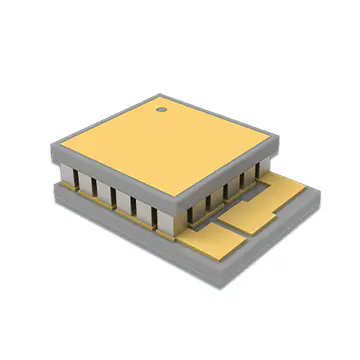

Термоелектрични хладњак, такође познат као Пелтиеров модул, је топлотна пумпа чврстог стања која преноси топлоту са једне стране уређаја на другу када се примени електрична струја. Модул се састоји од низа полупроводничких пелета, типично бизмут телурида, у сендвичу између две керамичке подлоге. Када струја тече кроз пелете, електрони апсорбују топлоту на једном споју и ослобађају је на другом. Страна која упија топлоту постаје хладна, а страна која ослобађа топлоту постаје врућа. Нема покретних делова, нема расхладних средстава и нема компресора. Модул је компактан, тих и може се прецизно контролисати. Табела испод сумира основне радне карактеристике термоелектричног хладњака.
| Параметар | Опис | Типична вредност |
| Принцип рада | Пелтиеров ефекат (пумпање топлоте путем струје) | Чврсто стање, без покретних делова |
| Цолд Сиде | Апсорбује топлоту од оптерећења | Температура испод амбијенталне |
| Хот Сиде | Отпушта топлоту у околину | Температура изнад амбијенталне |
| са топлотном пумпом (Кц) | Капацитет хлађења | Зависи од величине модула и струје |
| Улазна снага (пин) | Потрошена електрична енергија | Зависи од напона и струје |
| Топлота одбијена (Кх) | Кц + Пин | Увек већи од Кц |
| ЦОП | Кц / Пин | Обично 0,3 - 0,7 |
АтФузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика производи термоелектричне хладњаке за широк спектар апликација за хлађење. Разумемо да је модул само један део система. Одбијање топлоте на топлој страни је подједнако важно, а ми радимо са нашим купцима како бисмо осигурали да је цео термални систем дизајниран за успех.
Основни разлог зашто је врућа страна ограничавајући фактор је први закон термодинамике. Термоелектрични хладњак не уништава топлоту; покреће га. Топлота апсорбована на хладној страни (Кц) плус електрична енергија коју троши модул (Пин) морају се одбацити на топлој страни (Кх). Однос је једноставан: Кх = Кц + Пин. То значи да топла страна увек има више топлоте за одбацивање него што хладна страна апсорбује. У типичном модулу који ради на ЦОП од 0,5, топлота која се одбија на врућој страни је три пута већа од капацитета хлађења. Ако топла страна не може да одбије ову топлоту, температура топле стране расте. А како температура на врућој страни расте, температурна разлика у модулу се повећава, што смањује капацитет хлађења и ефикасност модула. Табела испод илуструје топлотну равнотежу за типични ТЕЦ.
| Параметар | Валуе | Напомена |
| Капацитет хлађења (Кц) | 50 В | Топлота апсорбована на хладној страни |
| Улазна снага (пин) | 100 В | Електрично напајање модула |
| Топлота одбијена (Кх) | 150 В | Кц + Пин |
| ЦОП | 0.5 | Кц / Пин |
| Однос топлоте | 3:1 | Кх / Кц |
У нашој фабрици помажемо нашим купцима да разумеју ову топлотну равнотежу. Пружамо детаљне криве перформанси које показују како се капацитет хлађења мења са температуром на врућој страни. Такође пружамо упутства за димензионисање хладњака и избор вентилатора како бисмо осигурали да топла страна може да одбије потребну топлоту. Наш циљ је да помогнемо нашим клијентима да дизајнирају систем који поуздано постиже жељену температуру на хладној страни.
Када је одбијање топлоте на врућој страни недовољно, јавља се каскада негативних ефеката. Први ефекат је пораст температуре на врућој страни. Ово смањује температурну разлику коју модул може да одржава, што значи да температура хладне стране расте. Други ефекат је смањење капацитета хлађења. Како температура на врућој страни расте, способност модула да пумпа топлоту се смањује. Трећи ефекат је повећање потрошње енергије. Модул мора радити више да би одржао температуру хладне стране, што повећава улазну снагу. Четврти ефекат је смањење поузданости. Високе температуре вруће стране убрзавају деградацију модула и материјала термичког интерфејса. У екстремним случајевима, модул се може прегрејати и покварити. Табела испод сумира ефекте недовољног одбијања топлоте.
| Ефекат | Узрок | Последица |
| Пораст температуре на врућој страни | Недовољан капацитет хладњака или вентилатора | Смањене перформансе хлађења |
| Пад капацитета хлађења | Повећана температурна разлика | Хладна страна не може да достигне циљну температуру |
| Повећање потрошње енергије | Модул ради теже да компензује | Виши оперативни трошкови, више топлоте за одбацивање |
| Деградација модула | Термичко оптерећење на пелете и лемне спојеве | Смањен животни век, прерано неуспех |
| Грешка термичког интерфејса | Висока температура разграђује термичку маст | Повећана топлотна отпорност, даљи губитак перформанси |
У Кс-Меритану смо видели много случајева где је систем отказао не зато што је ТЕЦ био неадекватан, већ зато што је одбацивање топлоте било недовољно. Радимо са нашим клијентима да бисмо избегли ове проблеме пружањем комплетних термичких решења, укључујући хладњаке, вентилаторе и материјале за термичко повезивање. Наш инжењерски тим може вам помоћи да израчунате потребан капацитет одбијања топлоте и изаберете праве компоненте.
Одређивање правог система за одбацивање топлоте захтева систематски приступ. Први корак је одређивање укупне топлоте која се одбија (Кх). Ово је збир расхладног капацитета (Кц) и улазне снаге (Пин). Други корак је одређивање максималне дозвољене температуре топле стране. Ово је обично температура околине плус пораст температуре преко хладњака. Трећи корак је одабир хладњака са топлотним отпором који може постићи потребан пораст температуре при доступном протоку ваздуха. Четврти корак је одабир вентилатора који обезбеђује довољан проток ваздуха и статички притисак. Пети корак је одабир материјала термичког интерфејса који минимизира контактни отпор између модула и хладњака. Табела испод резимира процес спецификације.
| Корак | Акција | Кључни параметар |
| 1 | Одредите укупну топлоту коју желите да одбаците | Кх = Кц + Пин |
| 2 | Одредите дозвољену температуру топле стране | Тх = Тамб + ΔТ |
| 3 | Изаберите топлотну отпорност хладњака | Ртх = ΔТ / Кх |
| 4 | Изаберите проток ваздуха вентилатора и статички притисак | ЦФМ, Па |
| 5 | Изаберите материјал термичког интерфејса | Топлотна проводљивост (В/м·К) |
У нашој фабрици нудимо комплетна термичка решења за наше термоелектричне хладњаке. Можемо да испоручимо хладњаке са оптимизованом геометријом пераја, вентилаторе са ниским нивоом буке и високим протоком ваздуха, као и материјале термичког интерфејса са високом проводљивошћу. Наш инжењерски тим може помоћи у процесу спецификације и пружити детаљне термичке прорачуне за вашу апликацију.
Процена добављача термоелектричних хладњака и компоненти за управљање топлотом захтева фокус на квалитет производа, термичку експертизу, способност тестирања и техничку подршку. Добављач мора да има способност да производи модуле са доследним перформансама. Морају имати стручност у пројектовању топлотног система. Морају имати опрему за тестирање модула и система под оптерећењем. И они морају пружити техничку подршку која ће вам помоћи да одаберете праве компоненте. Табела у наставку сумира ове критеријуме евалуације.
| Критеријум оцењивања | Шта тражити | Зашто је важно |
| Модуле Куалити | Доследне перформансе, тестирање поузданости | Осигурава да модул испуњава спецификације |
| Термичка експертиза | Могућност пројектовања система, термална симулација | Обезбеђује да комплетан систем функционише |
| Могућност тестирања | Тестирање перформанси под оптерећењем, тестирање животног века | Проверава перформансе и поузданост |
| Техничка подршка | Инжењеринг апликација, термички прорачуни | Помаже у одабиру правих компоненти |
| Перформансе испоруке | Запис о испоруци на време, могућност инвентара | Одржава рад ваше производне линије |
У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика производи термоелектричне хладњаке и термална решења више од једне деценије. Имамо велико искуство у пројектовању и тестирању термичких система. Имамо сертификат ИСО 9001 и водимо детаљну евиденцију о свим инспекцијама. Наш технички тим је на располагању за помоћ у термичким прорачунима и избору компоненти. Позивамо вас да нас оцените према овим критеријумима и да нас сматрате својим партнером за термоелектрична решења за хлађење.
Следећа табела даје кључне параметре производа за наше термоелектричне хладњаке. Ови модули су дизајнирани за апликације хлађења у распону од потрошачких производа до медицинских уређаја. Наша фабрика такође може да обезбеди одговарајуће хладњаке, вентилаторе и материјале за термални интерфејс.
| Параметар | Спецификација Опсег | Напомене |
| Капацитет хлађења (Кц) | 10 В - 200 В | Зависи од величине модула и струје |
| Макс. температурна разлика (ΔТмак) | 60°Ц - 75°Ц | На Тх = 27°Ц, без оптерећења |
| Називни напон | 5 В - 24 В | Доступни прилагођени напони |
| Називна струја | 2 А - 15 А | Зависи од величине модула |
| ЦОП | 0,3 - 0,7 | Зависи од оперативне тачке |
| Модуле Сизе | 20 к 20 мм до 62 к 62 мм | Доступне прилагођене величине |
| Тип хладњака | Алуминијум екструдиран, огуљен, лепљен | Одабран за термичку отпорност |
| Тип вентилатора | Аксијални, вентилатор | Одабрано за проток ваздуха и буку |
| Термички материјал интерфејса | Термомаст, промена фазе, јастучић | Одабран за проводљивост и дебљину |
| МОК | 100 комада | За велике поруџбине по договору |
| Леад Тиме | 2-4 недеље | Зависи од количине и прилагођавања |
У нашој фабрици производимо наше термоелектричне хладњаке да би испунили ове спецификације и још много тога. Можемо да прилагодимо капацитет хлађења, напон, струју и величину према вашим специфичним захтевима. Такође пружамо комплетна термичка решења, укључујући хладњаке, вентилаторе и материјале за термичке интерфејсе. Наш циљ је да нашим купцима пружимо поуздана решења за хлађење високих перформанси.
Питање 1: Колико топлоте мора бити одбачено на врућој страни ТЕЦ-а?
Одговор: Топлота која се одбија на врућој страни (Кх) је збир расхладног капацитета (Кц) и улазне снаге (Пин). За модул који ради са ЦОП од 0,5, одбачена топлота је три пута већа од капацитета хлађења. То значи да се за сваки ват хлађења мора уклонити три вата топлоте. Ако врућа страна не може да одбије ову топлоту, перформансе модула ће се смањити. Наш инжењерски тим може да израчуна тачан Кх за вашу апликацију.
Питање 2: Шта се дешава ако користим хладњак који је премали?
Одговор: Ако је хладњак премали, његов топлотни отпор ће бити превисок, а температура на врућој страни ће порасти. Ово смањује капацитет хлађења и повећава потрошњу енергије. У екстремним случајевима, модул се може прегрејати и покварити. Увек одредите величину хладњака на основу укупне топлоте која се одбија и дозвољеног пораста температуре. Наша фабрика вам може помоћи да изаберете прави хладњак за вашу примену.
Питање 3: Могу ли користити вентилатор да побољшам одбијање топлоте?
Одговор: Да, вентилатор може значајно побољшати одбијање топлоте повећањем протока ваздуха преко хладњака. Присилна конвекција смањује топлотни отпор хладњака, што снижава температуру на врућој страни. Вентилатор мора бити изабран тако да обезбеди довољан проток ваздуха и статички притисак за дизајн хладњака. Нудимо усклађене комбинације вентилатора и хладњака за наше термоелектричне хладњаке.
Питање 4: Који је најбољи материјал термичког интерфејса за ТЕЦ?
Одговор: Најбољи термални материјал интерфејса зависи од апликације. Термичка маст нуди најмању топлотну отпорност, али може бити неуредна и може се осушити током времена. Материјали за промену фазе нуде добре перформансе и лакше се примењују. Термални јастучићи су згодни, али имају већу топлотну отпорност. За апликације високих перформанси препоручујемо термичку маст или материјал за промену фазе. Наш технички тим може да вас посаветује о најбољем материјалу за вашу примену.
Питање 5: Како да знам да ли је мој систем за одбијање топлоте адекватан?
Одговор: Да бисте утврдили да ли је ваш систем одбацивања топлоте адекватан, измерите температуру топле стране под пуним оптерећењем и упоредите је са пројектованим циљем. Ако је температура топле стране виша од очекиване, одбијање топлоте је недовољно. Такође можете измерити капацитет хлађења и упоредити га са кривом перформанси. Ако је капацитет мањи од очекиваног, температура на врућој страни је вероватно превисока. Наш инжењерски тим може вам помоћи да дијагностикујете и решите проблеме са одбијањем топлоте.
Ефикасно одбијање топлоте на врућој страни је од суштинског значаја за перформансе и поузданост термоелектричних хладњака. Врућа страна мора да одбије капацитет хлађења плус улазну снагу, која је обично три пута већа од капацитета хлађења. Ако је одбијање топлоте недовољно, температура на врућој страни расте, капацитет хлађења опада, потрошња енергије се повећава, а животни век модула се смањује. За купце и инжењере, разумевање ове топлотне равнотеже је кључ за дизајнирање успешног термоелектричног система за хлађење. У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика има стручност и производе који ће вам помоћи да постигнете ефикасно одбијање топлоте. Нудимо термоелектричне хладњаке, хладњаке, вентилаторе и материјале за термални интерфејс, заједно са инжењерском подршком како бисмо осигурали да ваш систем ради како је пројектован.
Било да дизајнирате хладњак за пиће, медицински уређај, ласерски модул или кућиште за електронику, позивамо вас да нас контактирате како бисмо разговарали о вашим захтевима. Можемо да обезбедимо узорке, термичке прорачуне и прилагођена решења. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за предузећа широм света.
Контактирајте Фузхоу Кс-Меритан Тецхнологи Цо., Лтд. данасда бисте разговарали о вашим захтевима за термоелектричним хладњаком и открили како наша термална решења могу побољшати ваше перформансе хлађења.
