Ако сте изворТермоелектрични материјализа производњу модула, вероватно сте се сусрели са термином „слој дифузионе баријере“. Можда сте се питали зашто је то потребно, шта ради и да ли је вредно додатних трошкова. Одговор је да слој дифузионе баријере није опциони додатак; то је критична компонента која одређује животни век и поузданост термоелектричног модула. Без тога, модул ће се брзо деградирати на радним температурама, а његове перформансе ће опасти све док не поквари. За инжењера набавке, разумевање слоја дифузионе баријере је од суштинског значаја за доношење информисаних одлука о куповини и за процену укупних трошкова поседовања термоелектричних материјала које купујете.
Сврха овог водича је да објасни зашто је термоелектричним материјалима потребан слој дифузионе баријере и да помогне купцима да одреде и набаве праве материјале за њихову примену. Покрићемо механизме деградације који се дешавају без баријере, материјале који се користе за слојеве баријере, критеријуме избора за различите термоелектричне материјале и процес процене добављача. Такође ћемо пружити детаљне спецификације производа из наше фабрике уФузхоу Кс-Меритан Тецхнологи Цо., Лтд.Без обзира да ли производите термоелектричне модуле за производњу енергије или хлађење, овај водич ће вам дати техничку основу која вам је потребна да донесете поуздану одлуку о куповини.
Слој дифузионе баријере је танак филм материјала наложен између термоелектричног материјала и металног контакта. Његова примарна функција је да спречи међудифузију атома између термоелектричног материјала и контакта. У термоелектричном модулу, термоелектрични материјал је спојен са металним контактима (обично бакар) да би се формирало електрично коло. На радној температури, која може да се креће од 200°Ц до 600°Ц или више, атоми из термоелектричног материјала могу дифундовати у контакт, а атоми из контакта могу дифундовати у термоелектрични материјал. Ова интердифузија ствара нежељене фазе, повећава контактни отпор и деградира термоелектрична својства. Слој баријере делује као физичка и хемијска баријера која блокира ову дифузију док и даље дозвољава електричној струји да прође. Табела испод сумира функције слоја дифузијске баријере.
| Функција | Опис | Предности за перформансе модула |
| Спречити међудифузију | Блокира атомску миграцију између материјала | Одржава својства материјала |
| Одржавајте низак отпор контакта | Обезбеђује стабилан електрични интерфејс | Максимизира излазну снагу |
| Побољшајте термичку стабилност | Издржава високе радне температуре | Продужава животни век модула |
| Спречите крхкост | Зауставља стварање крхких фаза | Побољшава механички интегритет |
| Побољшајте поузданост | Смањује деградацију током времена | Смањује укупне трошкове власништва |
У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика је специјализована за снабдевање термоелектричних материјала са оптимизованим слојевима дифузијске баријере. Разумемо критичну улогу коју баријера игра у перформансама модула и радимо са нашим клијентима да одаберемо прави материјал и дебљину баријере за њихову специфичну примену. Наш технички тим може пружити детаљне податке о перформансама баријере и компатибилности са различитим термоелектричним материјалима.
Да бисмо разумели зашто је слој дифузионе баријере неопходан, корисно је разумети шта се дешава када га нема. Без баријере, термоелектрични материјал и метални контакт су у директном контакту. На повишеним температурама, овај контакт постаје реакциона зона. Атоми из термоелектричног материјала, као што су бизмут, телур, олово или антимон, дифундују у контакт бакра. Слично, атоми бакра дифундују у термоелектрични материјал. Ова интердифузија има неколико штетних ефеката. Прво, ствара интерметална једињења на интерфејсу. Ова једињења су често крхка и имају високу електричну отпорност. Друго, он исцрпљује термоелектрични материјал његових саставних елемената, мењајући његов састав и деградирајући термоелектрична својства. Треће, повећава отпор контакта, што смањује излазну снагу модула. Четврто, може довести до механичког квара због промена запремине повезаних са формирањем интерметалних једињења. Табела испод сумира механизме деградације који се јављају без слоја баријере.
| Механизам деградације | Опис | Утицај на перформансе модула |
| Формирање интерметалних једињења | Реакција између термоелектричног материјала и контакта | Повећана отпорност, крхкост |
| Исцрпљивање материјала | Губитак елемената из термоелектричног материјала | Смањен Сеебецк коефицијент, повећана отпорност |
| Повећање контактног отпора | Формирање отпорних слојева на интерфејсу | Смањена излазна снага |
| Мецханицал Фаилуре | Пуцање услед промене запремине | Отворено коло, квар модула |
| Солдер Ембриттлемент | Дифузија елемената у лемне спојеве | Квар зглоба, смањена поузданост |
У нашој фабрици смо спровели опсежне студије о деградацији термоелектричних материјала без баријерних слојева. Наши подаци показују да се контактни отпор може повећати за фактор 10 или више у року од 1000 сати рада на 500°Ц. Излазна снага модула може се смањити за 30-50% у истом периоду. Ови налази наглашавају важност слоја дифузијске баријере за поузданост и перформансе модула.
Неколико материјала се користи као слојеви дифузијске баријере за термоелектричне материјале, сваки са својим предностима и ограничењима. Избор материјала за баријеру зависи од термоелектричног материјала, радне температуре и контактног материјала. Најчешћи материјали за баријере су никл, молибден, волфрам, титанијум и разне легуре. Никл се широко користи јер је ефикасна дифузиона баријера, има добру електричну проводљивост и компатибилан је са многим термоелектричним материјалима. Молибден и волфрам се користе за апликације на вишим температурама због својих високих тачака топљења и ниске дифузије. Титанијум се користи као адхезиони слој и баријера за неке материјале. Табела испод упоређује ове материјале за баријеру.
| Барриер Материал | Максимална радна температура | Елецтрицал Цондуцтивити | Компатибилност | Типична примена |
| никл (Ни) | 600°Ц | Високо | Bi2Te3, PbTe, Skutterudites | Опште намене |
| молибден (Мо) | 800°Ц | Умерено | ПбТе, СиГе, Скуттерудитес | Висока температура |
| волфрам (В) | 1000°Ц | Умерено | СиГе, високотемпературни материјали | Веома висока температура |
| титанијум (Ти) | 500°Ц | Умерено | Би2Те3, адхезиони слој | Промоција адхезије |
| никл-хром (НиЦр) | 700°Ц | Умерено | ПбТе, ТАГС | Отпоран на корозију |
У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика испоручује термоелектричне материјале са низом опција за слојеве баријере. Радимо са нашим купцима на одабиру оптималног материјала и дебљине баријере за њихов специфични дизајн модула. Наш технички тим може да обезбеди податке о брзинама дифузије, отпору контакта и термичкој стабилности за сваку опцију баријере.
Избор правог слоја дифузионе баријере за ваше термоелектричне материјале захтева систематску процену неколико фактора. Први фактор је сам термоелектрични материјал. Различити материјали имају различите карактеристике дифузије. На пример, бизмут телурид (Би2Те3) има релативно ниску радну температуру и може да користи баријеру од никла. Телурид олова (ПбТе) ради на вишим температурама и може захтевати баријеру од молибдена или НиЦр. Силицијум германијум (СиГе) ради на веома високим температурама и захтева баријеру од волфрама или другог ватросталног метала. Други фактор је радна температура. Баријера мора бити стабилна на максималној радној температури и не сме да реагује ни са термоелектричним материјалом ни са контактом. Трећи фактор је контактни материјал. Преграда мора бити компатибилна са контактом и мора да обезбеди добро пријањање. Четврти фактор је дебљина баријере. Баријера мора бити довољно дебела да блокира дифузију, али довољно танка да смањи електрични отпор. Табела испод резимира критеријуме за избор.
| Фактор селекције | Разматрање | Утицај на перформансе |
| Термоелектрични материјал | Карактеристике дифузије, радна температура | Одређује компатибилност материјала баријере |
| Радна температура | Максимална и циклусна температура | Одређује стабилност баријере |
| Контакт материјал | Адхезија, топлотна експанзија одговара | Одређује квалитет интерфејса |
| Барриер Тхицкнесс | Баланс између блокаде дифузије и отпора | Утиче на отпорност на контакт и животни век |
| Метода депозиције | Распршивање, испаравање, галванизација | Утиче на квалитет и униформност баријере |
У нашој фабрици помажемо нашим купцима да изаберу праву баријеру за своје термоелектричне материјале. Имамо велико искуство са широким спектром система материјала и можемо да пружимо смернице о оптималном материјалу баријере, дебљини и методи таложења. Наш циљ је да помогнемо нашим клијентима да постигну највеће могуће перформансе и поузданост модула.
Процена добављача термоелектричних материјала са слојевима дифузионе баријере захтева гледање даље од јединичне цене. Техничка способност добављача, контрола квалитета и способност да се обезбеди конзистентна својства материјала су критични за перформансе вашег модула. Кључни критеријуми за процену добављача су квалитет материјала, квалитет слоја баријере, техничка подршка, перформансе испоруке и цена. Квалитет материјала укључује чистоћу, стехиометрију и хомогеност термоелектричног материјала. Квалитет слоја баријере укључује уједначеност дебљине, адхезију и ефикасност блокирања дифузије. Техничка подршка укључује могућност пружања података, помоћи у дизајну и решавању проблема. Перформансе испоруке укључују способност да се испоштују рокови испоруке и да се обезбеди доследан квалитет од серије до серије. Цена укључује укупне трошкове поседовања, узимајући у обзир животни век модула и перформансе. Табела у наставку резимира ове критеријуме.
| Критеријум оцењивања | Шта тражити | Зашто је важно |
| Квалитет материјала | Чистоћа, стехиометрија, хомогеност | Одређује термоелектричне перформансе |
| Квалитет слоја баријере | Уједначеност дебљине, адхезија, блокада дифузије | Одређује животни век модула |
| Техничка подршка | Технички листови, помоћ у дизајну, решавање проблема | Помаже у оптимизацији дизајна модула |
| Перформансе испоруке | Испорука на време, доследност од серије до серије | Одржава производњу несметано |
| Цост | Укупни трошкови власништва | Обезбеђује дугорочну вредност |
У Кс-Меритану, наша фабрика је посвећена снабдевању висококвалитетних термоелектричних материјала са оптимизованим слојевима дифузијске баријере. Имамо свеобухватан систем контроле квалитета који укључује карактеризацију материјала, инспекцију слоја баријере и тестирање перформанси. Нашим клијентима пружамо детаљне листове са подацима и техничку подршку. И имамо јаку евиденцију о испоруци на време. Позивамо вас да нас оцените према овим критеријумима и да нас сматрате својим партнером за термоелектричне материјале.

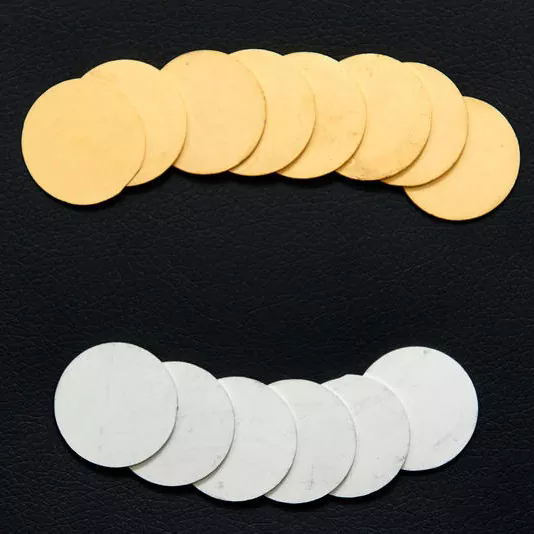

Следећа табела даје кључне параметре производа за наше термоелектричне материјале са слојевима дифузијске баријере. Ови материјали су доступни у низу композиција и конфигурација које одговарају различитим дизајном модула и условима рада. Наша фабрика такође може производити материјале по мери како би испунили специфичне захтеве.
| Параметар | Спецификација Опсег | Напомене |
| Врста материјала | Би2Те3, ПбТе, Скуттерудитес, СиГе | Остали материјали доступни на захтев |
| Радна температура | 200°Ц - 800°Ц | Зависи од материјала |
| Барриер Материал | Ни, Мо, В, Ти, НиЦр | Одабрано на основу апликације |
| Барриер Тхицкнесс | 1 - 20 µм | Оптимизовано за блокирање дифузије |
| Цонтацт Ресистанце | < 10 µΩ·цм² | Након наношења баријере |
| Сеебецк Цоеффициент | 150 - 250 µВ/К | Зависи од материјала |
| Елецтрицал Ресистивити | 0,5 - 3,0 мΩ·цм | Зависи од материјала |
| Тхермал Цондуцтивити | 1,0 - 4,0 В/м·К | Зависи од материјала |
| Форма | Инготи, прахови, облатне | Доступни су прилагођени облици |
| Контрола квалитета | КСРД, СЕМ, ЕДС, Сеебецк, отпорност | Потпуна карактеризација |
У нашој фабрици производимо наше термоелектричне материјале како бисмо испунили ове спецификације и још много тога. Можемо да прилагодимо састав материјала, слој баријере и форму тако да одговарају вашем специфичном дизајну модула. Наш технички тим може пружити детаљне податке и подршку за вашу апликацију.
Питање 1: Колико дебео треба да буде слој дифузионе баријере?
Одговор: Оптимална дебљина слоја дифузионе баријере зависи од система материјала и радне температуре. Типично, дебљина се креће од 1 до 20 микрометара. Баријера мора бити довољно дебела да блокира дифузију током предвиђеног века трајања модула, али довољно танка да смањи електрични отпор. Наша фабрика може препоручити оптималну дебљину за ваш специфични термоелектрични материјал и примену.
Питање 2: Шта се дешава ако је слој дифузионе баријере превише танак?
Одговор: Ако је слој дифузионе баријере сувише танак, неће ефикасно блокирати међудифузију атома између термоелектричног материјала и контакта. То ће довести до стварања интерметалних једињења, повећане контактне отпорности и деградације термоелектричних својстава. Модул ће прерано отказати. Наша фабрика тестира дебљину слоја баријере и перформансе блокирања дифузије како би осигурала да испуњава захтеве ваше апликације.
Питање 3: Могу ли да користим исти материјал баријере за све термоелектричне материјале?
Одговор: Не, материјал баријере мора бити изабран на основу термоелектричног материјала и радне температуре. На пример, никл је погодан за бизмут телурид, али можда није погодан за силицијум германијум на високим температурама. Баријера мора бити хемијски компатибилна и са термоелектричним материјалом и са контактом, и мора бити стабилна на радној температури. Наш технички тим може вам помоћи да одаберете прави материјал за баријеру за вашу примену.
Питање 4: Како да знам да ли мој добављач термоелектричног материјала обезбеђује добар слој баријере?
Одговор: Да бисте проценили квалитет слоја дифузионе баријере, затражите од добављача податке о уједначености дебљине баријере, снази адхезије и перформансама блокирања дифузије. Такође можете затражити узорке и спровести сопствено тестирање, као што су тестови убрзаног старења и мерења отпорности на контакт. Угледни добављач ће обезбедити ове податке и сарађиваће са вама како би осигурао да баријера испуњава ваше захтеве. У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., пружамо свеобухватне податке и подршку нашим клијентима.
Питање 5: Колики је типични век трајања термоелектричног модула са слојем дифузионе баријере?
Одговор: Животни век термоелектричног модула са правилно дизајнираним слојем дифузионе баријере зависи од радне температуре и услова циклуса. За модул који непрекидно ради на 500°Ц, животни век може бити 5 до 10 година или више. Са термичким циклусом, животни век се може смањити. Слој баријере је критичан за постизање дугог века трајања. Наша фабрика дизајнира наше материјале и слојеве баријере како би максимално продужила животни век модула.
Слој дифузионе баријере је суштинска компонента термоелектричних материјала за модуле високих перформанси. Спречава интердифузију, одржава ниску контактну отпорност и продужава животни век модула. Када набављају термоелектричне материјале, купци морају узети у обзир слој баријере као критичну спецификацију, а не накнадну мисао. Избор материјала баријере, дебљине и методе таложења утиче на перформансе и поузданост завршног модула. У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика има стручност и искуство за снабдевање термоелектричних материјала са оптимизованим слојевима дифузионе баријере. Радимо са нашим купцима како бисмо разумели њихове захтеве и пружили оптимално материјално решење. Без обзира да ли производите модуле за производњу енергије или хлађење, ми можемо да обезбедимо материјале који су вам потребни.
Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за произвођаче термоелектричних модула широм света. Позивамо вас да нас контактирате како бисмо разговарали о вашим захтевима за термоелектричним материјалима. Можемо пружити техничке податке, узорке и помоћ у дизајну. Дозволите нам да вам помогнемо да постигнете највеће перформансе и поузданост за ваше термоелектричне модуле.
Контактирајте Фузхоу Кс-Меритан Тецхнологи Цо., Лтд. данасда бисте разговарали о вашим захтевима за термоелектричним материјалима и открили како наши слојеви баријере за дифузију могу побољшати перформансе вашег модула и животни век.
