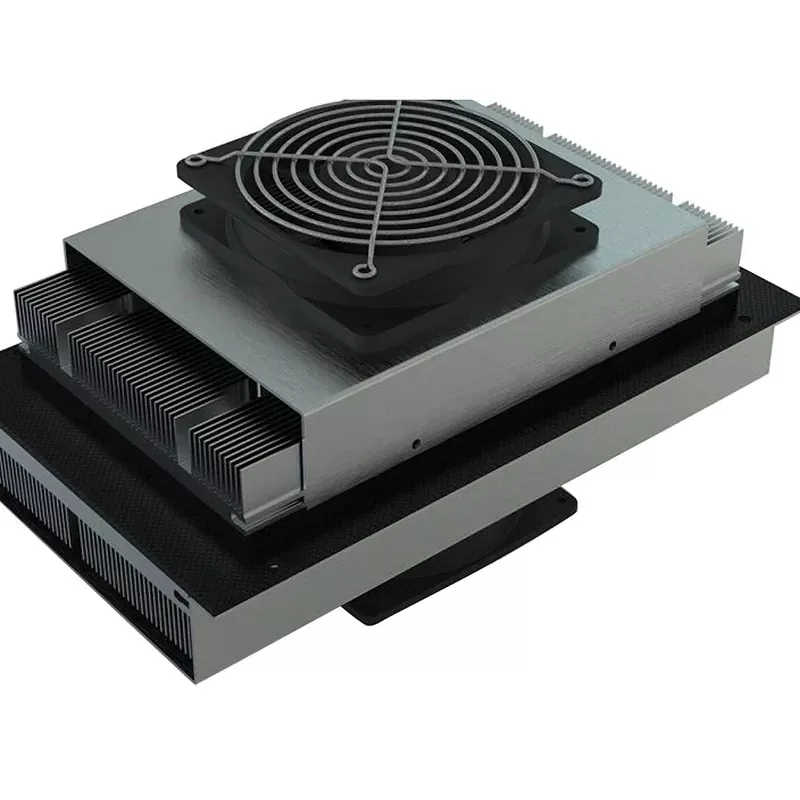

Термоелектрични расхладни склопови ваздух-ваздух

Кс-меритан термоелектрични расхладни склопови ваздух-ваздух испоручују компактно, високо интегрисано решење за управљање топлотом у чврстом стању. Елиминишући конвенционалне компресоре, водове за расхладно средство и сложене петље за циркулацију течности, ови склопови користе директне измењиваче топлоте на страни ваздуха и високопоуздане полупроводничке термоелектричне модуле како би олакшали ефикасну размену топлоте, значајно поједностављујући архитектуру опреме уз спречавање ризика од цурења.

Користећи Кс-меритан-ове могућности вертикалне интеграције – обухватајући сирове термоелектричне материјале и развој основних компоненти до термичког дизајна на нивоу система – сваки склоп пролази кроз 100% верификацију модула, тестирање отпорности на наизменичну струју и ригорозно тестирање напрезања током циклуса температуре како би се осигурала дугорочна стабилност и висока поузданост.

Карактеристике производа

Солид-Стате хлађење без компресора

Термоелектрични расхладни склопови ваздух-ваздух користе полупроводничке термоелектричне модуле за стварање температурне разлике путем једносмерне струје. Систем за хлађење не захтева компресор или конвенционално расхладно коло.

Компактна монтажна структура

Компоненте за хлађење су интегрисане у компактан склоп уместо да се ослањају на засебну расхладну јединицу. Ова структура помаже у смањењу потребног простора за инсталацију унутар или око електронске опреме, инструмената и затворених система.

Лов Мецханицал Дистурбанце

Без компресора или другог великог механизма за хлађење, склоп генерише минималне механичке вибрације током рада.

Хлађење и грејање у једном склопу

Термоелектрични модул може да пребацује између хлађења и грејања обрнутим смером једносмерне струје. Један склоп за управљање топлотом стога може подржати регулацију температуре у различитим радним условима без додавања посебног грејног елемента за основну двосмерну контролу температуре.

Прецизна регулација температуре

Термоелектрични ефекат реагује директно на промене у електричном улазу, омогућавајући подешавање топлотне снаге преко контролног система. Конфигурације са повратном температуром могу се користити тамо где опрема захтева контролисане и поновљиве температурне услове.

Нема круга за хлађење течности

Термоелектрични расхладни склопови ваздух-ваздух преносе топлоту кроз измењиваче топлоте на страни ваздуха и не захтевају петљу за циркулацију течности. Ово уклања потребу за цевоводима расхладне течности, пумпама, резервоарима и повезаним прикључцима за течну петљу из архитектуре хлађења.

Широка способност радне температуре

Склопови се могу конфигурисати за опрему која ради у широком температурном опсегу од -40°Ц до +85°Ц. Избор компоненти и конфигурација монтаже могу се ускладити са очекиваним условима окружења и рада опреме.

Може се конфигурисати за различите дизајне опреме

Кс-Меритан може да конфигурише склоп према потребном капацитету хлађења, напону, струји, димензијама, протоку ваздуха, прецизности контроле температуре и захтевима за монтажу. Ово омогућава да се јединица за управљање топлотом усклади са механичким и електричним ограничењима циљне опреме.

Параметри производа

Ваздух-ваздух ТЕЦ наспрам хлађења на бази течности

За апликације које не захтевају петљу за течно хлађење, ТЕЦ конфигурација на ваздушној страни може да поједностави интеграцију система.

Одговарајућа архитектура зависи од капацитета хлађења, топлотног тока, услова околине, доступног простора, протока ваздуха и дизајна опреме.

Типичне примене опреме

Електронска кућишта и телекомуникациона опрема

Термоелектрични расхладни склопови ваздух-ваздух могу да уклоне топлоту акумулирану унутар спољашњих ормана, комуникационе опреме и електронских кућишта. Циркулација ваздуха на хладној страни дистрибуира хлађење по кућишту, док топла страна одбија прикупљену топлоту у околно окружење.

Лабораторијски и истраживачки инструменти

За лабораторијску опрему која захтева стабилне температуре и ниске механичке сметње, термоелектрично хлађење у чврстом стању избегава вибрације компресора и циркулацију расхладног средства. Склоп се може конфигурисати око термичких захтева аналитичких и истраживачких инструмената.

Медицинска и дијагностичка опрема

Компоненте осетљиве на температуру у дијагностичким и медицинским инструментима могу захтевати контролисане термичке услове. Ваздух-ваздух ТЕЦ конфигурације могу да обезбеде локализовано хлађење или грејање без увођења кола течности у опрему.

Полупроводничка и оптичка опрема

Опрема за обраду, тестирање, ласерску и оптичку обраду полупроводника може да садржи компоненте чије се перформансе мењају са температуром. Управљање топлотом на ваздушној страни засновано на ТЕЦ може се користити тамо где су потребни контролисано одвођење топлоте и стабилност температуре.

Специјализована индустријска опрема

Индустријски контролни системи, опрема за инспекцију и друге машине које раде у променљивим условима околине могу користити склоп за управљање унутрашњом акумулацијом топлоте уз одржавање дефинисане радне температуре.

Процес производње и тестирања

100% верификација модула

Сваки модул термоелектричних расхладних склопова ваздух-ваздух се тестира на електричну отпорност, топлотну проводљивост и Сеебеков коефицијент пре склапања. Тестирање идентификује електрична или термичка одступања пре него што модул уђе у готов систем хлађења.

Валидација материјала

Термоелектрични полупроводнички материјали се процењују за конзистентна електрична и термичка својства. Мере заслуга се користе као део верификације перформанси материјала и модула.

Интегритет лемног споја

Испитивање отпорности на наизменичну струју се врши да би се провериле унутрашње електричне везе термоелектричног модула. Тест има за циљ да идентификује абнормални отпор повезан са дефектима споја лемљења.

Контрола интегритета модула

Неисправни или неактивни термоелектрични модули се прегледају пре интеграције. Неисправан модул може створити неефикасан термални пут и смањити температурну разлику доступну у склопу склопа.

Завршно тестирање склопа

Завршени склопови пролазе кроз тестирање перформанси и напрезања, укључујући температурни циклус у одређеним радним опсегима. Тестирањем се процењује механички и термички интегритет завршеног склопа при поновљеним променама температуре.

Зашто изабрати Кс-Меритан

Кс-Меритан ради на термоелектричним материјалима, развоју основних компоненти, дизајну управљања топлотом и одабиру на нивоу система. Ова вертикална способност омогућава да се склоп за хлађење процени од ТЕЦ материјала и нивоа модула до термалне архитектуре на ваздушној страни.

Компанија служи апликацијама у оптичким комуникацијама, индустријској и медицинској опреми, аутомобилској електроници, потрошачкој електроници и истраживачким институцијама. Његов технички обим обухвата развој термоелектричних материјала, прилагођавање компоненти, дизајн решења за дисипацију топлоте и подршку при избору.

ФАК

Шта је склоп термоелектричног хладњака ваздух-ваздух?

То је склоп за управљање топлотом у чврстом стању који користи термоелектрични модул за пренос топлоте из једне струје ваздуха у другу. Измењивачи топлоте и вентилатори обезбеђују потребну циркулацију ваздуха на хладној и топлој страни.

Могу ли склопови термоелектричних хладњака ваздух-ваздух обезбеђивати и хлађење и грејање?

Да. Обрнути смер једносмерне струје преко термоелектричног модула обрће смер преноса топлоте, омогућавајући склопу да обезбеди или хлађење или грејање.

Како да изаберем потребан капацитет хлађења?

Почните са континуираним и вршним топлотним оптерећењем опреме, а затим размотрите температуру околине, циљну температуру, проток ваздуха и расположиви капацитет одбијања топлоте на врућој страни. Ове услове треба заједно проценити приликом избора склопа.

Да ли се димензије могу прилагодити?

Да. Димензије, конфигурација протока ваздуха, монтажна структура, електрични захтеви и друге карактеристике монтаже могу се развити према дизајну опреме.

Које информације су потребне за понуду ТЕЦ монтаже?

Обезбедите потребан капацитет хлађења, температуру околине, циљну температуру, расположиви простор за инсталацију, напајање једносмерном струјом, услове протока ваздуха, радно окружење и захтеве за контролу температуре. Ови параметри омогућавају да се конфигурација склопа процени у односу на стварну апликацију.

Да ли је ТЕЦ склоп ваздух-ваздух погодан за велика топлотна оптерећења?

Погодност зависи од стварног топлотног оптерећења, температуре околине, потребне температурне разлике, протока ваздуха и расположивог одбијања топлоте. Апликације које превазилазе практични капацитет ТЕЦ конфигурације на ваздушној страни треба да се процене у односу на алтернативне архитектуре управљања топлотом.
