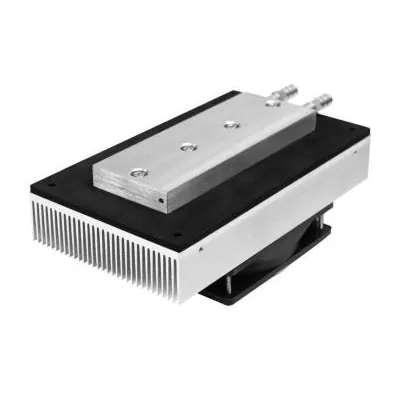

Склопови термоелектричних хладњака течност-ваздух

Кс-Меритан развија и производи термоелектричне компоненте за хлађење. Ове компоненте се могу конфигурисати на основу протока течности, топлотног оптерећења, циљне температуре, расположивог простора за инсталацију и захтева за дисипацијом топлоте са стране ваздуха. Производимо склопове термоелектричних хладњака течност-ваздух, интегрисано решење за управљање топлотом које користи термоелектричне модуле за пренос топлоте из кола течности у околни ваздух. Овај систем интегрише течну хладну плочу, термоелектрични хладњак, радијатор и вентилатор у једну компоненту, обезбеђујући активну контролу температуре за опрему хлађену течношћу без потребе за компресором или расхладним средством.

Кључне карактеристике

●Пренос топлоте течност-ваздух: Преноси топлоту из кола течности у амбијентални ваздух кроз термоелектрични модул за хлађење и расхладни хладњак са ваздушним хлађењем.

Активна контрола температуре: Омогућава активно хлађење и грејање за апликације које захтевају контролисану температуру течности.

Интегрисани дизајн: комбинује ТЕЦ модул, течну хладну плочу, хладњак, вентилатор и сродне компоненте у компактан термални склоп.

Без расхладног средства: Користи термоелектрично хлађење у чврстом стању без компресора или расхладног кола.

Компактан и ниске вибрације: Нема механичког компресора у ТЕЦ-у, што чини склоп погодним за осетљиву опрему и системе са ограниченим простором.

Прилагодљива конфигурација: Капацитет хлађења, димензије, интерфејси течности, електричне карактеристике и компоненте на ваздушној страни могу се прилагодити према захтевима апликације.

Како функционише ТЕЦ склоп течност-ваздух?

Термоелектрични расхладни склопови течност-ваздух користе Пелтиеров ефекат да премести топлоту са стране течности на страну ваздуха.

Основни термални пут је:

●течност → Хладна плоча → ТЕЦ модул → Расхладни елемент → Вентилатор → Ваздух околине

Када се једносмерна струја примени на ТЕЦ модул, топлота се апсорбује из течне хладне плоче и преноси на хладњак на топлој страни. Вентилатор затим гура ваздух кроз хладњак да би уклонио топлоту у околно окружење.

Перформансе хлађења зависе од ТЕЦ модула, брзине протока течности, термичког интерфејса, одвођења топлоте на врућој страни, температуре околине и електричних радних услова.

Апликације

Ласерска и оптичка опрема

Користи се за стабилизацију температуре ласерских система, оптичких компоненти и друге оптоелектронске опреме хлађене течношћу.

Лабораторијска опрема

Термоелектрични расхладни склопови течност-ваздух прикладни су за аналитичке инструменте, лабораторијске системе за контролу температуре и опрему за тестирање којој је потребна стабилна температура течности.

Медицинска и дијагностичка опрема

Може се интегрисати у медицинску и дијагностичку опрему где је потребна компактна контрола температуре течности.

Индустријска електроника

Погодно за хлађење течних петљи у електронској опреми, контролним системима, сензорима и другим индустријским уређајима осетљивим на топлоту.

Батеријски и енергетски системи

Може се користити за локализовано управљање топлотом компоненти повезаних са батеријама и другим системима који захтевају течно хлађење.

Прецизна термичка контрола

Погодно за апликације које захтевају контролисане температуре течности без хлађења на бази компресора.

Опције прилагођавања

Кс-Меритан може да развије склопове термоелектричних хладњака течност-ваздух у складу са термичким и механичким захтевима специфичним за апликацију.

Прилагођавање може укључивати:

● Величина и конфигурација ТЕЦ модула

● Капацитет хлађења

● Димензије хладне плоче за течност

● Конфигурација улаза и излаза течности

● Захтеви за цеви или фитинге

● Брзина протока течности

● Димензије хладњака

● Величина вентилатора и проток ваздуха

● Радни напон и струја

● Температурни сензори

● Монтажна структура

● Електричне везе

● Укупне монтажне димензије

Купци могу да обезбеде термичке захтеве, инжењерске цртеже, постојеће узорке или спецификације опреме за процену.

Зашто изабрати Кс-Меритан?

Интегрисана ТЕЦ решења: ТЕЦ модули, течне хладне плоче, хладњаци и вентилатори могу бити дизајнирани као један термални склоп.

Стручност за термоелектричне материјале: Ин-хоусе развој термоелектричних материјала подржава ТЕЦ конфигурације специфичне за апликације.

Прилагођени термички дизајн: Капацитет хлађења, проток течности, димензије и електрични параметри могу се ускладити са стварним системом.

Прототип до производње: Подршка од термичког дизајна и развоја прототипа до тестирања и масовне производње.

Инжењеринг фокусиран на апликацију: Дизајн узима у обзир комплетну термичку путању уместо да се засебно бира ТЕЦ модул.

Често постављана питања

Шта је склоп термоелектричног хладњака са течним хлађењем?

То је интегрисани склоп за хлађење који користи термоелектрични модул за пренос топлоте из кола течности у околни ваздух. Састоји се од течне хладне плоче, модула термоелектричног хладњака (ТЕЦ), радијатора са ваздушним хлађењем и вентилатора.

Која је разлика између ТЕЦ хлађења са течним и ваздушним хлађењем?

Течно хлађен ТЕЦ склоп хлади течност кроз хладну плочу и распршује топлоту у околни ваздух кроз радијатор. Ова конфигурација је веома корисна када је извор топлоте повезан на коло течности, или када течно хлађење обезбеђује бољи топлотни контакт са циљном опремом.

Може ли овај склоп истовремено да обезбеди и функције хлађења и грејања?

Да. Обрнутим поларитетом ТЕЦ модула, смер преноса топлоте може бити обрнут, омогућавајући истом склопу да обезбеди или активно грејање или хлађење када дизајн система подржава двосмерну контролу температуре.

Које информације су потребне за прилагођени дизајн?

Најкорисније информације укључују топлотно оптерећење, тип течности, проток течности, улазну температуру, циљну температуру, температуру околине, расположиви простор за инсталацију, напајање и захтеве за повезивање. Инжењерски цртежи или узорци нам такође могу помоћи да проценимо механичку структуру.

Може ли Кс-Меритан прилагодити прикључке за течност и радијаторе?

Да. Прикључци за улаз/излаз течности, димензије хладне плоче, конфигурација радијатора, избор вентилатора, монтажна структура и укупне димензије склопа могу се прилагодити тако да одговарају примени.
