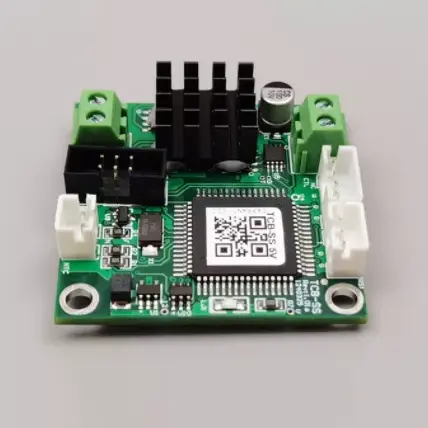

ТЦБ-СС регулатор температуре ултра-компактне величине и дизајниран за микро ТЕЦ

Кс-Меритан производи ТЦБ-СС контролер температуре са ултра-компактном величином и дизајниран за Мицро ТЕЦ апликације где простор на плочи, температурну стабилност и контролисан ТЕЦ излаз треба узети у обзир заједно. ТЦБ-СС интегрише сензор температуре и ТЕЦ вожњу на малој контролној плочи, омогућавајући да се Мицро ТЕЦ регулише преко петље за контролу температуре засноване на повратним информацијама.

Контролер је дизајниран око компактног формата плоче, а не архитектуре контроле температуре опште намене. Користи 10К НТЦ сензор као подразумевани улаз за температуру и подржава подразумевани ТЕЦ напон од 4,5В са максималном ТЕЦ струјом од 3А, што плочу чини погодном за минијатурне системе управљања топлотом.

Параметерс

Контролна структура

Температура Феедбацк

10К НТЦ детектује промене температуре и шаље сигнал контролеру.

ПИД контрола

Регулатор упоређује измерену температуру са циљном вредношћу и регулише Мицро ТЕЦ излаз преко ПИД контроле.

Цонтинуоус Дриве

Континуирани излаз прилагођава ТЕЦ погон током рада уместо да се ослања само на једноставно укључивање/искључивање.

Кључне карактеристике

Ултра-компактна плоча

Мере 4 цм × 4 цм × 1,28 цм, ТЦБ-СС регулатор температуре ултра-компактне величине и дизајниран за микро ТЕЦ је дизајниран за Мицро ТЕЦ системе са ограниченим простором за инсталацију.

0,01°Ц Контрола температуре

Контролер обезбеђује тачност контроле температуре од 0,01°Ц и тачност подешене температуре од 0,01°Ц за прецизну термичку регулацију.

>94% излазне ефикасности

Са излазном ефикасношћу изнад 94%, контролер обезбеђује ефикасну ТЕЦ вожњу у компактним системима за контролу температуре.

4.5В ТЕЦ излаз, 3А Макс.

Подразумевани ТЕЦ напон је 4,5В, са максималном ТЕЦ струјом од 3А, за компатибилне Мицро ТЕЦ апликације.

10К НТЦ сензор температуре

Подразумевани сензор је 10К НТЦ са Б-вредношћу од 3950, пружајући повратну температуру за контролну петљу.

-60°Ц до +170°Ц Мерење

Опсег мерења контроле температуре је -60°Ц до +170°Ц, док је специфицирани опсег контролне температуре -20°Ц до +100°Ц.

Интегрисана заштита

Уграђене функције обухватају прекомерну струју, пренапон, ограничење температуре и ТЕЦ откривање отварања/кратког споја за надгледање контролера и повезаног ТЕЦ-а током рада.

Компатибилност

Пре интеграције, ТЕЦ електричне захтеве, НТЦ карактеристике, циљну температуру и напајање плоче треба проверити у односу на спецификације контролера.

Подручја примене

Прецизни оптички модули

ТЦБ-СС контролер температуре са ултра-компактном величином и дизајниран за микро ТЕЦ обезбеђује компактну контролу температуре за оптичке модуле где су потребни стабилни термални услови.

Ласер Диоде Системс

Може да покреће компатибилни Мицро ТЕЦ за регулисање температуре ласерских диода у компактним оптичким системима.

Миниатурна лабораторијска опрема

Компактни контролер је погодан за лабораторијске инструменте који захтевају регулацију температуре засновану на Мицро ТЕЦ-у унутар ограниченог простора за инсталацију.

Преносна дијагностичка опрема

ТЦБ-СС подржава контролу температуре у компактним дијагностичким уређајима где су величина плоче и терморегулација важни фактори дизајна.

Инфрацрвени и ЦЦД сензори

Контролер се може интегрисати са Мицро ТЕЦ системима за регулацију температуре температурно осетљивих инфрацрвених детектора и ЦЦД сензора.

ФАК

П1: За који тип ТЕЦ је дизајниран контролер?

О1: ТЦБ-СС регулатор температуре ултра-компактне величине и дизајниран за микро ТЕЦ је дизајниран за Мицро ТЕЦ апликације. Прикључени ТЕЦ треба проверити у односу на специфицирани подразумевани ТЕЦ напон од 4,5 В и максималну струју од 3 А.

П2: Која конфигурација НТЦ сензора се користи?

А2: Подразумевана конфигурација сензора температуре је 10К НТЦ са Б-вредношћу од 3950. Остали захтеви сензора треба да буду потврђени током спецификације пројекта.

П3: Која је разлика између опсега мерења и контролног опсега?

А3: Опсег мерења контроле температуре је -60°Ц до +170°Ц, док је специфицирани опсег контролне температуре -20°Ц до +100°Ц. Опсег мерења указује на способност сензора температуре, док контролни опсег дефинише специфицирани опсег регулације температуре.

П4: Које напајање је потребно плочи?

А4: Напон напајања плоче је 5В ±10% ДЦ. Систем треба да обезбеди одговарајући извор напајања који остаје унутар овог специфицираног улазног опсега.

П5: Која је максимална струја доступна за ТЕЦ?

А5: Максимална специфицирана ТЕЦ струја је 3А, са подразумеваним ТЕЦ напоном од 4,5В. Стварно прикључени ТЕЦ треба изабрати у складу са његовим електричним захтевима и ограничењима контролера.

П6: Коју тачност температуре може да обезбеди контролер?

А6: Наведена тачност контроле температуре је 0,01°Ц, а тачност подешене температуре је такође наведена као 0,01°Ц.

П7: Које су заштитне функције укључене?

А7: Контролер укључује заштиту од прекомерне струје, заштиту од пренапона, ограничење температуре и ТЕЦ детекцију отвореног и кратког споја.
