Пројектант ради на новом медицинском дијагностичком уређају. Уређају је потребна мала расхладна зона која може да држи прецизну температуру од 4°Ц, са могућношћу преласка на грејање за други тест. Хлађење мора бити компактно, без вибрација и способно да ради у било којој оријентацији. Конвенционални расхладни уређаји — компресори, вентилатори и измењивачи топлоте — не могу да испуне ове захтеве. Они су превелики, превише бучни и превише нефлексибилни. Решење је термоелектрични хладњак, уређај у чврстом стању који користи Пелтиеров ефекат за пумпање топлоте. Пелтиеров ефекат је феномен који разликујеТермоелектрични хладњациод свих осталих расхладних технологија. То је разлог због којег се могу минијатурисати, зашто немају покретне делове и зашто се тренутно могу пребацити са хлађења на грејање. За инжењере набавке и дизајнере производа, разумевање Пелтиеровог ефекта је од суштинског значаја за одређивање да ли је термоелектрични хладњак прави избор за одређену примену.
Овај водич је написан за купце који треба да набаве термоелектричне хладњаке и желе да разумеју технологију која стоји иза њих. Објаснићемо шта је Пелтиер ефекат, како функционише, по чему се разликује од конвенционалног хлађења и које су спецификације важне при избору термоелектричног хладњака. Такође ћемо обезбедити детаљне параметре производа из наше фабрике уФузхоу Кс-Меритан Тецхнологи Цо., Лтд.Без обзира да ли дизајнирате медицинске уређаје, ласерске системе, аутомобилска седишта или потрошачку електронику, овај водич ће вам помоћи да донесете информисану одлуку о термоелектричном хлађењу.
Пелтиеров ефекат је термоелектрични феномен који је открио француски физичар Жан Шарл Атанас Пелтије 1834. године. Он описује загревање или хлађење које настаје на споју два различита проводника када електрична струја пролази кроз њих. Када струја тече у једном правцу, топлота се апсорбује на једном споју, а ослобађа на другом. Када се струја обрне, ефекат је обрнут: врући спој постаје хладан, а хладни спој постаје врућ. Ово је основни принцип иза термоелектричних хладњака. Термоелектрични хладњак, такође познат као Пелтиер хладњак, је топлотна пумпа у чврстом стању која користи Пелтиеров ефекат за пренос топлоте са једне стране уређаја на другу. Уређај се састоји од низа полупроводничких пелета п-типа и н-типа који су електрично повезани серијски и термички паралелно. Пелете су у сендвичу између две керамичке подлоге. Када се примени једносмерна струја, електрони и рупе се крећу кроз пелете, носећи топлоту са собом. Резултат је хладна и топла страна. Табела у наставку сумира кључне аспекте Пелтиеровог ефекта.
| Аспецт | Опис |
| Дисцовери | Жан Шарл Атанас Пелтије, 1834 |
| Принцип | Грејање или хлађење на споју различитих проводника |
| Правац дејства | Зависи од правца струје |
| Кључне компоненте | Полупроводничке пелете типа П и Н, керамичке подлоге |
| Резултат | Хладна и топла страна |
У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика је специјализована за дизајн и производњу термоелектричних хладњака заснованих на Пелтиер ефекту. Имамо велико искуство у производњи полупроводничких пелета, монтажи модула и дизајну термичког система. Наши производи се користе у широком спектру апликација, од медицинских уређаја до потрошачке електронике.
Термоелектрични хладњаци се разликују од конвенционалних расхладних уређаја на неколико основних начина. Конвенционални расхладни уређаји, као што су системи за компресију паре, апсорпциони расхладни уређаји и топлотне пумпе, ослањају се на механичке компоненте — компресоре, пумпе и вентилаторе — за циркулацију расхладног средства и пренос топлоте. Ови системи су ефикасни и ефикасни за хлађење великих размера, али су гломазни, бучни и имају покретне делове који се троше. Термоелектрични хладњаци немају покретне делове. Они користе Пелтиеров ефекат за директно пумпање топлоте, без икаквог расхладног средства или механичке компресије. То их чини компактним, тихим, поузданим и способним да раде у било којој оријентацији. Табела испод упоређује два типа система за хлађење.
| Карактеристично | Термоелектрични хладњак | Конвенционални расхладни уређај |
| Принцип рада | Пелтиеров ефекат | Компресија или апсорпција паре |
| Покретни делови | Ниједан | Компресор, вентилатори, пумпе |
| Расхладно средство | Ниједан | Обавезно |
| Величина | Цомпацт | Велики |
| Бука | Тихо (осим вентилатора) | Бучно |
| Вибрације | Ниједан | Да |
| Оријентација | Било која оријентација | Обично фиксна оријентација |
| Хлађење/грејање | Реверзибилно (према тренутном преокрету) | Није реверзибилно (без додатних вентила) |
| Ефикасност | Нижи (ЦОП обично 0,5 - 1,5) | Виши (ЦОП обично 2 - 4) |
| Прецизна контрола температуре | Одлично (+/- 0,1°Ц) | Умерено (+/- 1°Ц) |
У нашој фабрици производимо термоелектричне хладњаке за апликације које захтевају јединствене предности чврстог хлађења. Помажемо нашим купцима да разумеју компромисе између термоелектричног и конвенционалног хлађења како би могли да направе прави избор за своју примену. Наш инжењерски тим може помоћи у термичким прорачунима, одабиру модула и дизајну система.
Приликом одабира термоелектричног хладњака, купац мора узети у обзир неколико кључних спецификација. Ове спецификације одређују перформансе хладњака и његову погодност за примену. Најважније спецификације су максимална температурна разлика (ΔТмак), максимална снага хлађења (Кмак), максимална струја (Имак), максимални напон (Вмак) и димензије модула. ΔТмак је максимална температурна разлика коју модул може постићи између топле и хладне стране. Кмак је максимална количина топлоте коју модул може да пумпа при ΔТ=0. Имак и Вмак су максимална струја и напон на којима модул може да ради. Табела у наставку сумира ове спецификације.
| Спецификација | Опис | Типични домет |
| ΔТмак | Максимална температурна разлика (вруће на хладно) | 60°Ц - 75°Ц |
| Кмак | Максимална снага хлађења при ΔТ=0 | 10 В - 200 В |
| Имак | Максимална радна струја | 2 А - 15 А |
| Вмак | Максимални радни напон | 3 В - 30 В |
| Модуле Сизе | Дужина к ширина к висина | 10 к 10 мм до 62 к 62 мм |
| Број фаза | Једностепени или вишестепени | 1 - 5 |
У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика производи термоелектричне хладњаке са широким спектром спецификација. Нудимо једностепене и вишестепене модуле, са Кмак од 10 В до 200 В, и ΔТмак од 60°Ц до 75°Ц. Такође можемо да дизајнирамо модуле по наруџбини како бисмо испунили специфичне захтеве. Наш инжењерски тим може помоћи у одабиру оптималног модула за вашу апликацију.
Термоелектрични хладњаци су најпогоднији за апликације које захтевају једно или више од следећег: компактну величину, без покретних делова, без вибрација, прецизну контролу температуре или могућност пребацивања између хлађења и грејања. Ове апликације се обично налазе у индустријама као што су медицина, ваздухопловство, аутомобилска индустрија, потрошачка електроника и телекомуникације. У медицинској индустрији, термоелектрични хладњаци се користе у дијагностичким уређајима, инсулинским хладњацима и лабораторијској опреми. У ваздухопловству се користе у компонентама сателита и хлађењу авионике. У аутомобилској индустрији, користе се за хлађење седишта, управљање термичком батеријом и држаче за чаше. У потрошачкој електроници, користе се у преносивим хладњацима, расхладним уређајима за вино и ЦПУ хладњакима. Табела испод сумира кључне примене и разлоге зашто су термоелектрични хладњаци погодни за њих.
| Апликација | Кључни захтев | Зашто термоелектрични хладњак |
| Медицински дијагностички уређаји | Прецизна контрола температуре | +/- 0,1°Ц тачност, без вибрација |
| Ласер Системс | Компактно, прецизно хлађење | Мала величина, брз одговор |
| Аутомотиве Сеатс | Хлађење и грејање | Реверзибилно тренутним преокретом |
| Преносиви хладњаци | Компактан, на батерије | Мала снага, без расхладног средства |
| Телеком опрема | Поуздан, без одржавања | Без покретних делова, дуг век |
| Ваздухопловство | Лаган, без вибрација | Компактан, солид-стате |
У нашој фабрици радимо са купцима у свим овим индустријама како бисмо обезбедили термоелектричне хладњаке који испуњавају њихове специфичне захтеве. Можемо да обезбедимо стандардне модуле или склопове по мери. Наш инжењерски тим може помоћи у термичким прорачунима, одабиру модула и интеграцији система.
Процена добављача термоелектричних хладњака захтева фокус на производне могућности, контролу квалитета, техничку подршку и искуство. Испоручилац мора да има способност да производи полупроводничке пелете и склапа модуле према захтеваним спецификацијама. Ово захтева специјализовану опрему за сечење пелета, лемљење и тестирање. Добављач мора да има систем контроле квалитета који обезбеђује доследне перформансе и поузданост. Ово укључује испитивање за ΔТмак, Кмак и непропусност. Добављач мора имати техничку подршку за помоћ при одабиру модула и дизајну термалног система. Табела испод резимира критеријуме евалуације.
| Критеријум оцењивања | Шта тражити | Зашто је важно |
| Мануфацтуринг Цапабилити | Производња пелета, опрема за монтажу модула | Обезбеђује квалитет и доследност производа |
| Контрола квалитета | ИСО 9001, записи о испитивању | Обезбеђује конзистентан учинак |
| Техничка подршка | Термотехника, помоћ при пројектовању | Помаже у одабиру правог модула |
| Искуство | Рекорд у термоелектричној индустрији | Показује способност и поузданост |
| Прилагођавање | Способност дизајнирања прилагођених модула | Испуњава специфичне захтеве апликације |
У Кс-Меритану, наша фабрика производи термоелектричне хладњаке више од једне деценије. Уложили смо у напредну опрему за производњу пелета и опрему за монтажу модула. Имамо сертификат ИСО 9001 и водимо детаљну евиденцију о свим тестовима перформанси. Наш технички тим је на располагању за помоћ при одабиру модула и дизајну термалног система. Позивамо вас да нас оцените према овим критеријумима и да нас сматрате својим партнером за термоелектричне хладњаке.

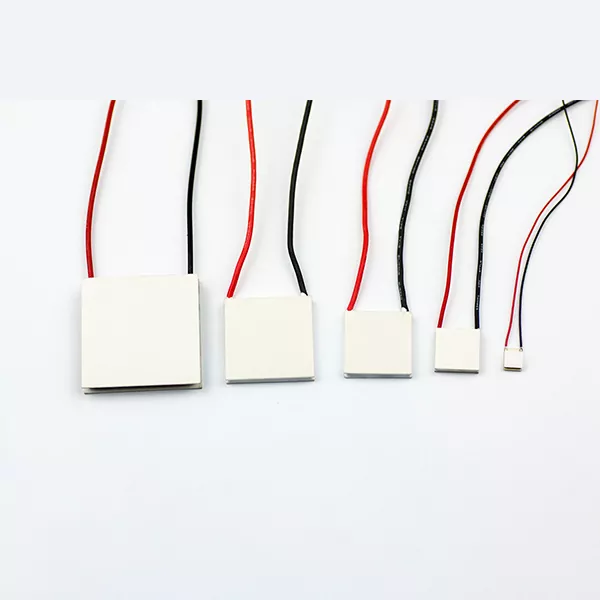

Следећа табела даје кључне параметре производа за наше термоелектричне хладњаке. Ови модули су дизајнирани за широк спектар примена, од медицинских уређаја до потрошачке електронике. Наша фабрика такође може произвести прилагођене модуле који испуњавају специфичне захтеве.
| Параметар | Спецификација Опсег | Напомене |
| ΔТмак | 60°Ц - 75°Ц | Зависи од разреда модула |
| Кмак | 10 В - 200 В | На ΔТ=0 |
| Имак | 2 А - 15 А | Максимална радна струја |
| Вмак | 3 В - 30 В | Максимални радни напон |
| Модуле Сизе | 10 к 10 мм до 62 к 62 мм | Доступне прилагођене величине |
| Број фаза | 1 - 5 | Вишестепени за већи ΔТ |
| Керамичка подлога | Алуминијум, алуминијум нитрид | АлН за већу топлотну проводљивост |
| Лемљење | Сн-Сб, Сн-Би, Ау-Сн | Изабрано за температурни опсег |
| Радна температура | -50°Ц до +150°Ц | Зависи од лема и материјала |
| Очекивано трајање живота | 100.000+ сати | Уз правилно управљање топлотом |
У нашој фабрици производимо наше термоелектричне хладњаке да би испунили ове спецификације и још много тога. Можемо да прилагодимо ΔТмак, Кмак, величину и број фаза да одговарају вашој специфичној примени. Наш систем контроле квалитета укључује тестирање перформанси и поузданости сваког модула. Наш циљ је да нашим купцима обезбедимо висококвалитетне термоелектричне хладњаке који задовољавају њихове потребе за термичким управљањем.
Питање 1: Која је типична ефикасност термоелектричног хладњака у поређењу са системом заснованим на компресору?
Одговор: Коефицијент перформанси (ЦОП) термоелектричног хладњака је типично 0,5 до 1,5, док систем заснован на компресору обично има ЦОП од 2 до 4. То значи да су термоелектрични расхладни уређаји мање ефикасни и троше више енергије за исту количину хлађења. Међутим, њихова компактна величина, недостатак покретних делова и прецизна контрола температуре чине их пожељним избором за многе примене где је ефикасност секундарна у односу на ове друге факторе.
Питање 2: Да ли се термоелектрични хладњак може користити и за хлађење и за грејање?
Одговор: Да, термоелектрични хладњак се може користити и за хлађење и за грејање. Обрнутим смером једносмерне струје, топла и хладна страна се замењују. Ово чини термоелектричне хладњаке идеалним за апликације које захтевају и хлађење и грејање, као што су аутомобилска седишта, расхладни уређаји за вино и медицински уређаји. Пребацивање је тренутно и не захтева додатне компоненте.
Питање 3: Која је максимална температурна разлика коју термоелектрични хладњак може постићи?
Одговор: Максимална температурна разлика (ΔТмак) једностепеног термоелектричног хладњака је типично 60°Ц до 75°Ц. За веће температурне разлике користе се вишестепени модули. Вишестепени модул може постићи ΔТмак од 100°Ц или више. Стварна температурна разлика постигнута у апликацији зависи од топлотног оптерећења и ефикасности хладњака на топлој страни.
Питање 4: Колико дуго трају термоелектрични хладњаци?
Одговор: Термоелектрични хладњаци имају дуг животни век, обично 100.000 до 200.000 сати, јер немају покретне делове. Животни век је ограничен деградацијом лемних спојева и полупроводничких материјала. Уз правилно управљање топлотом и радним условима, термоелектрични хладњак може трајати много година. Наша фабрика тестира наше модуле како би се уверила да испуњавају наше спецификације о очекиваном животном веку.
Питање 5: Која је разлика између једностепеног и вишестепеног термоелектричног хладњака?

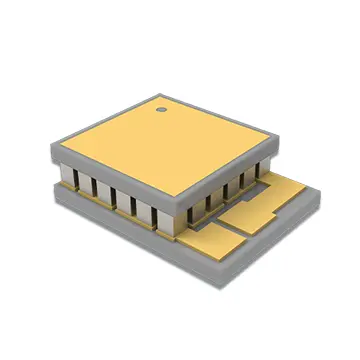

Одговор: Једностепени термоелектрични хладњак има један слој полупроводничких пелета и може постићи ΔТмак од 60°Ц до 75°Ц. Вишестепени термоелектрични хладњак има више слојева наслаганих један на други, при чему сваки слој доприноси укупној температурној разлици. Вишестепени модули могу постићи ΔТмак од 100°Ц или више, али имају нижу снагу хлађења (Кмак) и скупљи су. Користе се за апликације које захтевају веома ниске температуре, као што су инфрацрвени детектори и ЦЦД сензори.
Пелтиер ефекат је феномен који разликује термоелектричне хладњаке од конвенционалних расхладних уређаја. Омогућава пумпање топлоте у чврстом стању без покретних делова, без расхладног средства и без вибрација. Ово чини термоелектричне хладњаке идеалним за апликације које захтевају компактну величину, прецизну контролу температуре и могућност пребацивања између хлађења и грејања. Иако су мање ефикасни од система заснованих на компресорима, њихове јединствене предности чине их јединим одрживим избором за многе захтевне примене. У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика има стручност и опрему за производњу висококвалитетних термоелектричних хладњака који испуњавају најзахтевније захтеве. Користимо висококвалитетне полупроводничке материјале, прецизне процесе монтаже и ригорозно тестирање како бисмо осигурали да наши модули пружају поуздане перформансе и дуг радни век.
Било да дизајнирате медицинске уређаје, ласерске системе, аутомобилске компоненте или потрошачку електронику, позивамо вас да нас контактирате како бисмо разговарали о вашим захтевима за термоелектрични хладњак. Можемо да обезбедимо узорке, техничке податке и прилагођена решења. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за предузећа широм света.
Контактирајте Фузхоу Кс-Меритан Тецхнологи Цо., Лтд. данасда бисте разговарали о вашим захтевима за термоелектричним хладњаком и открили како Пелтиер ефекат може да реши ваше изазове управљања топлотом.
