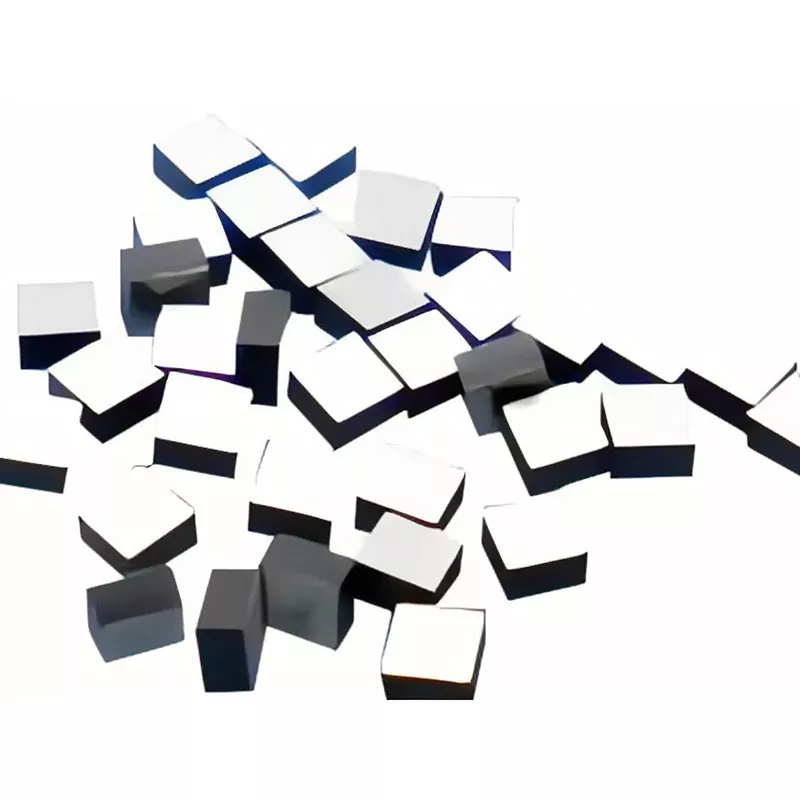

Високопрецизни НТЦ термистор чип

НТЦ термистори користе карактеристику негативног температурног коефицијента, што значи да се њихов отпор мења како се температура мења. У сензорском колу, варијација отпора се може претворити у информације о температури за праћење и контролу.

За апликације са чиповима, избор вредности Р25, Б, толеранције отпора, димензија чипа и структуре електроде директно утиче на усклађивање и склапање кола. Р25 се односи на номинални отпор на 25°Ц, док Б вредност описује отпор-температурну карактеристику термистора.

Високопрецизни НТЦ термистор чип намењен је апликацијама у којима сензорски елемент треба да се постави близу компоненте осетљиве на температуру, а да притом остане мали простор.

Тецхницал Параметерс

Следећи модели представљају доступне спецификације производа. Електричне вредности и димензије треба изабрати према потребним карактеристикама кола и начину монтаже.

Додатни доступни распони

Мала величина

Високопрецизни НТЦ термистор чип је доступан у компактним структурама за апликације у којима би конвенционални сензор температуре заузео превише простора. Одабрани модели у тренутном опсегу су само 0,45 × 0,45 мм, док се прилагођене димензије чипа могу проценити на основу цртежа или узорака купаца.

Мала структура чипа је погодна за постављање сензорског елемента близу оптичких, електронских или других компоненти осетљивих на температуру. Коначне димензије треба потврдити у складу са потребним електричним карактеристикама и процесом монтаже.

Вире Бондинг

Чип се може испоручити са позлаћеним или посребреним електродама за спајање жице. Повезивање златне, алуминијумске и сребрне жице може бити подржано у зависности од конфигурације електроде и процеса склапања.

Ова структура је погодна за компактне хибридне модуле и друге склопове где термистор треба да се интегрише директно у област сензора. Захтеви за материјал електроде и везивање могу се потврдити током процене узорка.

НТЦ термистори који се повезују жицом се такође користе у апликацијама компактних оптичких примопредајника, где је сензорски елемент постављен близу оптичких компоненти осетљивих на температуру.

Отпор и Б вредност

Отпор и вредност Б треба да буду изабрани као комбинација која се подудара, а не да се третирају као потпуно независни параметри. Расположиви опсег отпора је од 1кΩ до 1000кΩ, док је опсег вредности Б од 3200К до 4500К.

За дизајн кола, номинални отпор на 25°Ц, Б вредност, толеранција и потребан опсег сенсинга треба узети у обзир заједно. Доступне су стандардне комбинације, а нестандардни захтеви се могу проценити на основу апликације.

Б вредност се обично наводи заједно са референтним температурним опсегом, као што је Б25/50 или Б25/85, тако да тачну дефиницију треба потврдити у применљивој спецификацији производа пре калибрације кола. Подаци о НТЦ производу комерцијалног чипа од главних произвођача на сличан начин наводе вредности Р25 и Б са дефинисаним референтним температурама.

Толеранција отпора

Одабрани модели се могу испоручити са опцијама толеранције отпора од ±0,5% и ±1%. Ова спецификација описује дозвољено одступање номиналне вредности отпора и не треба је представљати као укупну тачност мерења температуре.

За кола осетљива на температуру, толеранција отпора, толеранција Б-вредности, дизајн кола, метода калибрације и радни услови могу утицати на коначни резултат мерења температуре. Стога треба изабрати потребну толеранцију у складу са комплетним сензорским системом.

Тхермал Респонсе

Термичка временска константа наведених модела је ≤2 с или ≤3 с, у зависности од структуре чипа и модела. Мања термичка временска константа генерално указује да термистор брже достиже топлотну равнотежу са околним условима.

Стварни одзив у састављеном модулу такође зависи од начина монтаже, термичке спојнице, околних материјала и протока ваздуха. Из тог разлога, спецификацију чипа треба проценити заједно са стварном структуром инсталације.

Апликације

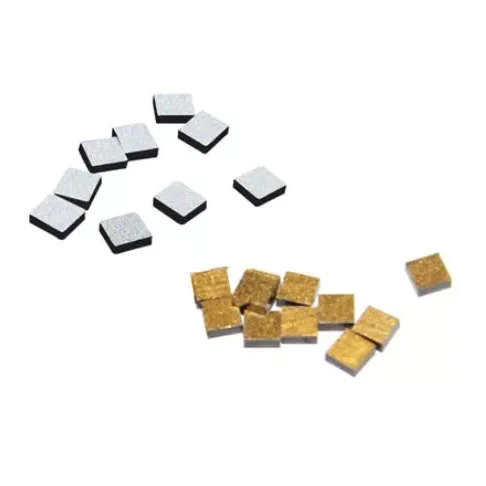

Оптицал Цоммуницатион

Високопрецизни НТЦ термистор чип може да се интегрише у оптичке комуникационе модуле и оптичке примопредајнике за праћење температуре. Његова компактна структура омогућава да се сензорски елемент постави близу оптичких компоненти осетљивих на температуру без додавања конвенционалног спољног сензорског пакета.

Ово је посебно релевантно за оптичке склопове где је расположиви простор за инсталацију ограничен и промене температуре морају да се прате у близини компоненте која се контролише. НТЦ термистори који се повезују жицом се посебно користе за сензор температуре у дизајну оптичких примопредајника.

Медицинска опрема

Компактни НТЦ чипови се могу интегрисати у медицинске инструменте и лабораторијску опрему где сензор температуре треба да се уклопи у ограничено подручје инсталације. Различите вредности отпора, Б вредности и опције толеранције омогућавају да се компонента усклади са различитим сензорским круговима.

Коначну спецификацију треба изабрати у складу са захтеваним температурним опсегом, карактеристикама кола, методом уградње и применљивим захтевима опреме.

Аутомотиве Радар

Аутомобилски радарски модули садрже компактне електронске компоненте које могу захтевати праћење температуре током рада. Мали фактор форме НТЦ чипа омогућава да се сензори температуре интегришу у електронске склопове високе густине.

За аутомобилске апликације, потребну радну температуру, карактеристике отпорности, толеранцију, механичку структуру и захтеве за поузданост треба потврдити пре избора коначног модела.

Лабораторијска опрема

Чип се такође може користити у лабораторији и опреми за тестирање где је потребан компактни сензор температуре. Отпор и Б вредност се могу изабрати у складу са сензорским кругом, док се димензије чипа могу узети у обзир заједно са расположивим простором за инсталацију.

За прототип или прилагођену опрему, Кс-Меритан може проценити захтеве на основу цртежа или узорака купаца пре производње.

Прилагођавање

Елецтрицал Параметерс

Високопрецизни НТЦ термистор чип може да се процени за прилагођене електричне захтеве. Доступне вредности отпора покривају од 1кΩ до 1000кΩ, са Б вредностима од 3200К до 4500К. Опције толеранције отпора од ±0,5% и ±1% су доступне за одабране спецификације.

Када захтевају прилагођени модел, купци могу да обезбеде потребну вредност Р25, Б, толеранцију, услове рада и циљну примену. Ови параметри помажу да се одреди да ли се може користити постојећи модел или треба проценити нову спецификацију.

Димензије чипа

Димензије чипа се могу проценити у складу са расположивим простором за инсталацију и процесом монтаже. Постојећи модели укључују компактне структуре као што су 0,45 × 0,45 × 0,20 мм и 0,45 × 0,45 × 0,25 мм.

За нестандардне димензије, Кс-Меритан може прегледати цртеже или узорке купаца и потврдити оствариву структуру заједно са потребним електричним параметрима.

Опције електроде

Доступне су опције позлаћених или посребрених електрода за различите захтеве везивања. Материјал електроде треба изабрати заједно са предвиђеним материјалом жице и процесом везивања.

Током развоја узорка, структура електроде, метода везивања, димензије чипа и електричне карактеристике могу се проверити пре масовне производње.

Подршка за производњу и узорке

Кс-Меритан производи материјале и компоненте везане за полупроводнике и пружа подршку за производњу прилагођених електронских компоненти. Расположива производна опрема укључује вибрационе машине за уградњу, машине за заваривање, аутоматске машине за паковање и опрему за прецизно сечење.

За прилагођене НТЦ термисторске чипове, производња се може проценити на основу узорака или цртежа купаца. Пре масовне производње, фаза потврде узорка се може користити за верификацију димензија, електричних параметара, захтева за електродама и компатибилности склопа.

Овај процес даје купцима дефинисану тачку да провере производ у складу са захтевима њихове примене пре него што пусте већи производни налог.

ФАК

Које вредности отпора и Б су доступне?

Доступни опсег отпора је од 1кΩ до 1000кΩ, са Б вредностима од 3200К до 4500К. Стандардни модели укључују вредности отпора од 5кΩ, 10кΩ, 20кΩ, 30кΩ, 47кΩ, 50кΩ и 100кΩ.

Која толеранција отпора је доступна?

Одабране спецификације су доступне са толеранцијом отпора од ±0,5% и ±1%. Неопходну толеранцију треба изабрати у складу са захтевима кола и температурног сензора.

Може ли се чип спојити жицом?

Да. Доступне су опције позлаћених или посребрених електрода. Везивање златне, алуминијумске и сребрне жице може се проценити у складу са конфигурацијом електроде и процесом склапања.

Која је најмања доступна величина чипа?

Асортиман производа укључује компактне моделе као што су 0,45 × 0,45 × 0,20 мм и 0,45 × 0,45 × 0,25 мм. Прилагођене димензије се могу проценити на основу цртежа или узорака купаца, а коначна величина зависи од потребних електричних и структуралних спецификација.

Да. Кс-Меритан може да процени прилагођену отпорност, Б вредност, димензије, толеранцију и захтеве за електродом. Цртежи или узорци купаца могу се користити као основа за процену производа и потврду узорка.

Како да изаберем НТЦ термисторски чип?

Почните са потребним отпором на 25°Ц, Б вредношћу, опсегом сензора температуре, толеранцијом отпора, расположивим простором за инсталацију и методом везивања. За прилагођене апликације, пружање захтева за кола, цртежа за инсталацију или постојећег узорка може помоћи у одређивању одговарајуће спецификације.

О Кс-Меритану

Кс-Меритан је произвођач са седиштем у Кини специјализован за материјале, компоненте и производе за управљање топлотом у вези са полупроводницима. Његове могућности покривају развој материјала, производњу компоненти, прилагођену производњу и подршку апликацијама.

Компанија опслужује апликације укључујући оптичку комуникацију, сензоре, медицинску опрему, аутомобилску електронику и потрошачку електронику. Производи се испоручују у Европу, Северну Америку, Јужну Америку, Југоисточну Азију и друга међународна тржишта.

За високопрецизни НТЦ термистор чип, Кс-Меритан пружа подршку од избора спецификације и процене узорка до прилагођене производње. Купци могу обезбедити цртеже, узорке или електричне захтеве за техничку процену пре производње
