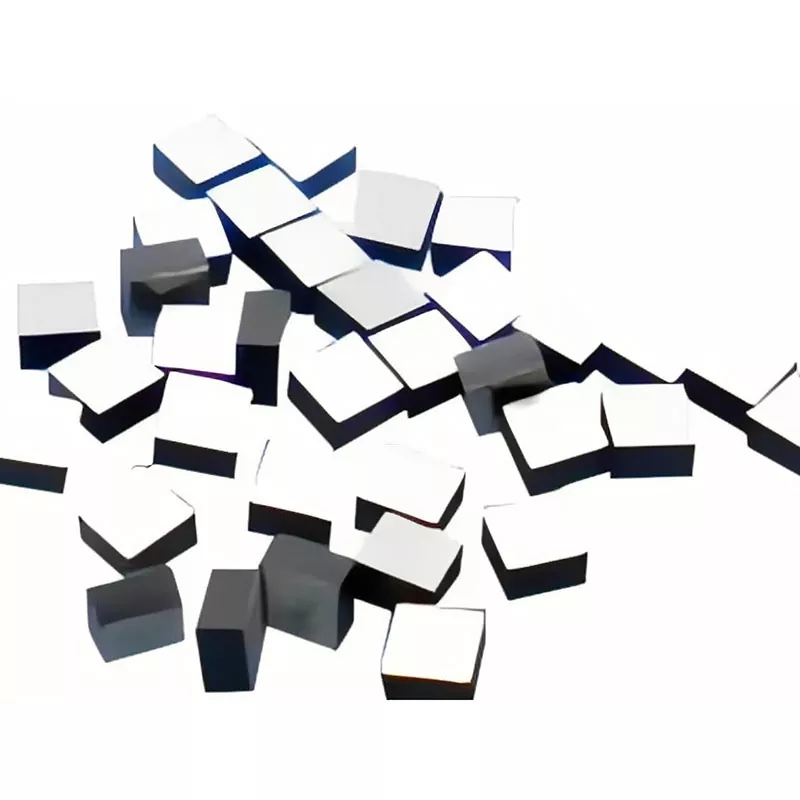

НТЦ термистор за инфрацрвени термоелемент

НТЦ термистор за инфрацрвени термоелемент обезбеђује додатни температурни сигнал мењајући свој отпор у складу са температуром сензора. Сигнал термоелемента и НТЦ сигнал се затим могу обрадити заједно како би се компензовале варијације везане за температуру. Ово чини НТЦ важном пратећом компонентом у инфрацрвеним термоелементним системима где се захтева стабилност мерења и поновљивост.

Како то функционише

Основни радни однос се може схватити као:

Инфрацрвено зрачење
↓
Тхермопиле генерише електричну снагу
↓
Промене температуре околине или сензора
↓
Промене НТЦ отпора
↓
Информацију о температури чита коло
↓
Примењује се компензација температуре
↓
Стабилније мерење термоелемента

Када инфрацрвено зрачење дође до термоелемента, сензор генерише електрични излаз повезан са температурном разликом између сензорског елемента и његовог референтног окружења.

У исто време, промене у температури околине могу променити температуру термоелементног пакета и околних компоненти. НТЦ термистор реагује на ову температурну промену кроз одговарајућу промену отпора.

Коло за обраду сигнала користи информације о отпору НТЦ да би проценио ефекат везан за температуру и применио компензацију на излаз термоелемента. Сврха није да се повећа сам инфрацрвени сигнал, већ да се смањи варијација мерења повезана са променама у топлотном окружењу сензора.

Зашто је важна компензација температуре

На НТЦ термистор за инфрацрвени термоелемент  утиче више од циљаног објекта. Промене у температури склопа сензора такође могу утицати на излазни сигнал.

Однос се може сажети на следећи начин:

Техничке спецификације

Апликације

Бесконтактни инфрацрвени термометри

Инфрацрвени термометри користе термопилне сензорске елементе за детекцију топлотног зрачења без директног контакта са метом. НТЦ може да обезбеди информације о температури за компензацију варијација изазваних променама у топлотном окружењу сензора.

Медицинско мерење температуре

Системи за мерење температуре засновани на термопилу, укључујући термометре за уши и другу бесконтактну медицинску опрему за температуру, захтевају стабилан излаз сензора у променљивим условима околине. НТЦ подржава процес компензације праћењем релевантних промена температуре око сензора.

Опрема за инфрацрвену детекцију

Системи за инфрацрвену детекцију могу доживети варијације излаза како се температура сензора мења. Усклађени НТЦ обезбеђује температурну референцу потребну за корекцију ефеката зависних од температуре у систему за детекцију.

ХВАЦ и испитивање животне средине

Паметна ХВАЦ опрема и уређаји за праћење животне средине могу да раде у условима окружења које се стално мењају. НТЦ температурна компензација може помоћи инфрацрвеним сензорским модулима заснованим на термоелементима да одржавају конзистентнија мерења.

Кућни апарати

Компактни инфрацрвени сензорски модули се користе у разним паметним уређајима за детекцију и праћење температуре. НТЦ се може интегрисати у склоп термоелемента где је потребна температурна компензација унутар ограниченог простора за инсталацију.

Истраживачки и научни инструменти

Научна и лабораторијска инфрацрвена мерна опрема може захтевати контролисане и поновљиве перформансе сензора. Правилно усклађен НТЦ може да обезбеди референцу температуре потребну за компензацију и калибрацију термоелемента.

Зашто одабрати Кс-Меритан за Тхермопиле НТЦ решења?

Предност Кс-Меритана није ограничена на снабдевање индивидуалног термистора. Компанија ради на термоелектричним материјалима, основним компонентама, тестирању и решењима за управљање топлотом, пружајући ширу техничку основу за прилагођавање компоненти.

Material and Component Capability

Кс-Меритан има искуство у термоелектричним материјалима и компонентама за управљање топлотом полупроводника, подржавајући клијенте који раде на пројектима за контролу температуре и сензоре.

Развој прилагођених компоненти

Отпор, Б вредност, димензије и толеранција се могу расправљати у складу са захтевима купчевог термоелементног склопа или електронског кола.

Контрола и испитивање квалитета

Процеси производње и тестирања се користе за проверу перформанси компоненти и конзистентности серије, подржавајући стабилно снабдевање за верификацију прототипа и каснију производњу.

Верификација узорка пре масовне производње

Купци могу пружити цртеже, узорке или техничке захтеве. Кс-Меритан може саопштити техничке детаље, организовати верификацију узорка и наставити са масовном производњом након потврде.

Техничка подршка за интеграцију

За купце који развијају нови термоелементни модул, Кс-Меритан може учествовати у одабиру компоненти и техничкој комуникацији како би помогао да се НТЦ усклади са сензором и системом компензације.

ФАК

Која је функција НТЦ термистора за инфрацрвени термоелемент у инфрацрвеном термоелементу?

НТЦ термистор пружа информације о температури за компензацију температурних промена у излазу термоелемента. Обично се користи као референтна температура или компонента компензације, а не као примарни инфрацрвени детектор.

Зашто је инфрацрвеном термоелементу потребна температурна компензација?

На излаз термоелемента могу утицати промене температуре пакета сензора и околине. Без одговарајуће компензације, ове промене могу довести до варијације мерења чак и када циљна температура остане непромењена.

Како НТЦ компензује сензор термоелемента?

НТЦ мења отпор како се мења температура. Систем термоелемента очитава овај отпор и користи резултујућу информацију о температури у свом колу за обраду сигнала или алгоритму за компензацију да би исправио варијацију излаза у вези са температуром.

Како да изаберем вредност отпора НТЦ-а за термоелемент?

Потребни отпор зависи од круга термоелемента, референтне температуре, методе компензације и очекиваног радног опсега. НТЦ треба изабрати заједно са термоелементом и његовим дизајном за обраду сигнала.

Да ли вредност Б утиче на температурну компензацију термоелемента?

Да. Б вредност одређује однос отпора и температуре НТЦ-а и стога утиче на информације о температури које користи систем компензације.

Да ли се НТЦ отпор и Б вредност могу прилагодити?

Да. Кс-Меритан може разговарати о прилагођеним вредностима отпора и Б у складу са захтевима система термоелемента.

Да ли се димензије НТЦ термоелемента могу прилагодити?

Да. Димензије и физичка конфигурација се могу проценити према захтевима кућишта термоелемента, простора за уградњу и монтаже.

Може ли Кс-Меритан развити НТЦ на основу цртежа или узорка?

Да. Купци могу дати цртеже, узорке или техничке спецификације за процену. Верификација узорка се може завршити пре масовне производње.

Да ли је овај НТЦ погодан за медицинске инфрацрвене термометре?

НТЦ термистори се могу користити као компоненте температурне компензације у инфрацрвеним термометрима заснованим на термопилу, укључујући медицинску опрему за мерење температуре. Специфични отпор, Б вредност, толеранцију и физичку конфигурацију треба изабрати у складу са дизајном сензора.
