Инжењер који дизајнира компактни медицински анализатор треба да држи комору за узорке на 15°Ц у амбијенталном окружењу од 35°Ц. Кућиште је мало, буџет за напајање је ограничен, а расположиви простор за систем хлађења је минималан. Инжењер зна да је термоелектрични хладњак, или ТЕЦ, права технологија за ову примену. Али који ТЕЦ? Одговор зависи од броја који се често процењује превише лежерно: потребно оптерећење хлађења. Ако је оптерећење хлађења потцењено, ТЕЦ неће задржати задату вредност. Ако је прецењен, ТЕЦ ће бити превелик, неефикасан и скуп. Правилно израчунавање расхладног оптерећења је први корак у избору термоелектричног хладњака који испуњава захтеве апликације без непотребних трошкова или сложености.
Овај водич је написан за инжењере набавке, инжењере дизајна и купце који треба да прецизирајутермоелектрични хладњациза апликације за хлађење. Објаснићемо компоненте расхладног оптерећења, методе за израчунавање сваке компоненте, улогу топлотног отпора у кућишту, ефекат ТЕЦ коефицијента перформанси (ЦОП) и критеријуме за процену добављача. Такође ћемо обезбедити детаљне параметре производа из наше фабрике у Фузхоу Кс-Меритан Тецхнологи Цо., Лтд. Без обзира да ли хладите медицински уређај, ласерску диоду, батерију или компактно кућиште, овај водич ће вам помоћи да прецизно израчунате оптерећење хлађења и изаберете прави термоелектрични хладњак за вашу примену.
Оптерећење хлађења је укупна количина топлоте која се мора уклонити из кућишта или предмета који се хлади да би се одржала жељена температура. То је збир активног топлотног оптерећења, пасивног топлотног оптерећења и свих додатних извора топлоте као што су сунчево зрачење или кондензација. Оптерећење хлађења је изражено у ватима. За термоелектрични хладњак, оптерећење хлађења је потребни капацитет топлотног пумпања (Кц) у специфичним условима рада. ТЕЦ мора бити изабран тако да његов Кц на стварној температури околине и задатој вредности буде већи од расхладног оптерећења, са одговарајућом сигурносном маргином. Ако је ТЕЦ Кц мањи од расхладног оптерећења, кућиште неће достићи задату тачку. Ако је Кц ТЕЦ-а много већи од расхладног оптерећења, ТЕЦ ће бити превелик и радиће са нижом ефикасношћу.
Прорачун расхладног оптерећења је основа избора ТЕЦ-а јер одређује потребни Кц, који заузврат одређује величину ТЕЦ-а, потрошњу енергије и цену. Мали медицински уређај може имати расхладно оптерећење од 10 В, што захтева компактни ТЕЦ. Систем за управљање топлотом батерије може имати расхладно оптерећење од 200 В, што захтева већи ТЕЦ или низ ТЕЦ-ова. Табела испод сумира три главне компоненте расхладног оптерећења и њихове типичне изворе.
| Компонента | Извор | Типична величина |
| Активно топлотно оптерећење | Електронске компоненте, сензори, мотори, ласери | 1 В до 200 В |
| Пасивно топлотно оптерећење | Провођење кроз зидове ограде, конвекција, зрачење | 5 В до 50 В |
| Додатни извори топлоте | Сунчево зрачење, кондензација, спољни извори топлоте | Променљива |
| Укупно оптерећење хлађења | Збир свих компоненти | Одређује ТЕЦ Кц захтев |
АтФузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика дизајнира и производи термоелектричне хладњаке за широк спектар расхладних апликација. Радимо са нашим клијентима како бисмо проверили да ли је прорачун расхладног оптерећења тачан пре него што изаберемо ТЕЦ. Наш инжењерски тим може помоћи у прорачуну и дати смернице о одговарајућој сигурносној маргини за сваку примену.
Активно топлотно оптерећење је топлота коју стварају компоненте унутар кућишта које се напајају електричном енергијом. Ове компоненте могу укључивати електронска кола, сензоре, моторе, ласере, ЛЕД светла и било који други уређај који претвара електричну енергију у топлоту. Активно топлотно оптерећење се израчунава сумирањем потрошње енергије свих компоненти које раде унутар кућишта. За компоненту која није 100% ефикасна, произведена топлота је једнака улазној снази минус корисном радном излазу. У већини електронских система скоро сва електрична снага се претвара у топлоту, тако да је активно топлотно оптерећење приближно једнако укупној потрошњи енергије. Табела испод даје радни лист за израчунавање активног топлотног оптерећења.
| Компонента | Потрошња енергије (В) | Расипање топлоте (В) | Напомене |
| Цонтроллер Боард | 5 В | 5 В | Сва снага се расипа као топлота |
| Сензорски модул | 2 В | 2 В | Континуирани рад |
| Ласер Диоде | 3 В | 2,5 В | 0,5 В емитовано као светлост |
| Дисплаи | 1 В | 0,8 В | 0,2 В емитовано као светлост |
| Укупно активно топлотно оптерећење | 11 В | 10,3 В | Користи се за избор ТЕЦ |
У нашој фабрици нудимо термоелектричне хладњаке са низом расхладних капацитета који одговарају различитим активним топлотним оптерећењима. Наш инжењерски тим може прегледати листу компоненти и проверити прорачун активног топлотног оптерећења. Такође препоручујемо нашим купцима да узму у обзир радни циклус компоненти, пошто повремени рад може смањити просечно топлотно оптерећење.
Пасивно топлотно оптерећење је топлота која улази у кућиште из спољашње средине кроз зидове, поклопац и све отворе. Покреће га температурна разлика између амбијенталног окружења и унутрашњости кућишта. Пасивно топлотно оптерећење се израчунава помоћу формуле К = У × А × ΔТ, где је У укупан коефицијент преноса топлоте кућишта, А је површина кућишта, а ΔТ је температурна разлика између околине и унутрашњости. Укупан коефицијент преноса топлоте зависи од материјала зида, изолације и услова конвекције са обе стране зида. За добро изоловано кућиште, У може бити само 0,5 В/м²К. За неизоловано кућиште, У може бити чак 5 В/м²К. Табела испод даје радни лист за израчунавање пасивног топлотног оптерећења.
| Параметар | Симбол | Валуе | Јединица |
| Укупни коефицијент преноса топлоте | U | 2.0 | В/м²К |
| Површина | A | 0.5 | м² |
| Температурна разлика | ΔТ | 20 (35°Ц амбијент, 15°Ц унутрашњост) | K |
| Пасивно топлотно оптерећење | Q | 20 | W |
У Кс-Меритану, помажемо нашим клијентима да израчунају пасивно топлотно оптерећење обезбеђујући вредности топлотне отпорности за наше материјале кућишта и опције изолације. Такође саветујемо употребу рефлектујућих премаза и термичких прекида за смањење пасивног топлотног оптерећења. Наш циљ је да обезбедимо да се укупно оптерећење хлађења тачно израчуна, тако да одабрани термоелектрични хладњак није ни премали ни превелик.
Прорачун расхладног оптерећења није завршен све док се не узме у обзир топлотна отпорност интерфејса између ТЕЦ-а и објекта који се хлади. ТЕЦ не хлади објекат директно; хлади хладњак на хладној страни, који затим хлади објекат путем проводљивости, конвекције или зрачења. Сваки интерфејс уводи топлотни отпор који смањује ефективни капацитет хлађења. Најчешћи губици интерфејса су топлотна отпорност материјала термичког интерфејса (ТИМ) између ТЕЦ-а и хладњака, топлотна отпорност самог хладњака и топлотна отпорност термичког пута од хладњака на хладној страни до објекта. Табела испод сумира типичне вредности топлотног отпора за уобичајене материјале интерфејса.
| Интерфејс | Типична топлотна отпорност | Напомене |
| Термална маст (ТЕЦ до расхладног елемента) | 0,1 - 0,5 °Ц/В | Зависи од дебљине и контактног притиска |
| Термални јастучић (ТЕЦ до расхладног елемента) | 0,5 - 2,0 °Ц/В | Лакше се наноси, али има већу отпорност |
| Расхладни елемент (природна конвекција) | 1,0 - 5,0 °Ц/В | Зависи од величине и дизајна пераја |
| хладњак (принудни ваздух) | 0,2 - 1,0 °Ц/В | Захтева вентилатор, али мањи отпор |
| Термички пут до објекта | 0,5 - 3,0 °Ц/В | Зависи од материјала и геометрије |
У нашој фабрици нудимо термоелектричне хладњаке са површинском завршном обрадом која је оптимизована за термички контакт. Такође нудимо термалне материјале за интерфејс и подршку за дизајн хладњака како бисмо помогли нашим клијентима да минимизирају губитке интерфејса. Наш циљ је да обезбедимо да се капацитет хлађења ТЕЦ-а ефикасно пренесе на објекат који се хлади, тако да систем испуни своје захтеве за топлотним перформансама.
Коефицијент перформанси (ЦОП) је однос расхладног капацитета (Кц) и улазне електричне енергије (Пин). Већи ЦОП значи да је ТЕЦ ефикаснији, троши мање електричне енергије за исти капацитет хлађења. ЦОП термоелектричног хладњака зависи од температурне разлике између топле и хладне стране, ТЕЦ материјала и радне струје. Како се температурна разлика повећава, ЦОП се смањује. То значи да ће ТЕЦ који је изабран за високу температурну разлику захтевати више енергије и генерисати више топлоте, која се мора распршити помоћу хладњака на врућој страни. Табела испод показује типичне вредности ЦОП за термоелектрични хладњак на различитим температурним разликама.
| Температурна разлика (ΔТ) | Типичан ЦОП | Импликације за избор ТЕЦ |
| 10 К | 1,5 - 2,0 | Висока ефикасност, ниска потрошња енергије |
| 20 К | 0,8 - 1,2 | Умерена ефикасност |
| 30 К | 0,5 - 0,8 | Мања ефикасност, већа потрошња енергије |
| 40 К | 0,3 - 0,5 | Ниска ефикасност, значајно одбијање топлоте |
| 50 К | 0,2 - 0,3 | Веома ниска ефикасност, може захтевати вишестепени ТЕЦ |
У Кс-Меритану, ми обезбеђујемо ЦОП криве за наше термоелектричне хладњаке, тако да наши купци могу да изаберу ТЕЦ који ради са оптималном ефикасношћу за њихову температурну разлику. Такође саветујемо употребу вишестепених ТЕЦ за апликације које захтевају велику температурну разлику. Наш циљ је да помогнемо нашим купцима да постигну потребне перформансе хлађења уз најмању могућу потрошњу енергије.
Процена добављача термоелектричних хладњака захтева фокус на производне могућности, податке о перформансама, контролу квалитета и техничку подршку. Добављач мора имати способност да произведе ТЕЦ према траженим спецификацијама, укључујући тачне димензије, тачан број парова и исправне термичке перформансе. Морају да обезбеде потпуне податке о перформансама, укључујући Кц, ЦОП, максималну струју и максимални напон при различитим температурним разликама. Морају имати систем контроле квалитета који обезбеђује доследне перформансе од јединице до јединице. И морају да пруже техничку подршку како би помогли купцима у прорачуну расхладног оптерећења и избору ТЕЦ-а. Табела у наставку сумира ове критеријуме евалуације.
| Критеријум оцењивања | Шта тражити | Зашто је важно |
| Мануфацтуринг Цапабилити | Прецизна монтажа, опрема за тестирање | Обезбеђује квалитет и доследност производа |
| Подаци о перформансама | Кц, ЦОП, Имак, Вмак при различитим ΔТ | Омогућава тачан избор |
| Контрола квалитета | ИСО 9001, 100% тестирање | Обезбеђује конзистентан учинак |
| Техничка подршка | Прорачун расхладног оптерећења, избор ТЕЦ | Помаже у одабиру правог производа |
| Поузданост | МТБФ подаци, доживотно тестирање | Осигурава дугорочне перформансе |
У нашој фабрици производимо термоелектричне хладњаке више од једне деценије. Користимо прецизну опрему за монтажу и тестирање како бисмо осигурали да сваки ТЕЦ испуњава своје спецификације. Пружамо комплетне податке о перформансама, укључујући Кц, ЦОП и максималне оцене. Имамо сертификат ИСО 9001 и вршимо 100% тестирање на свакој јединици. Наш технички тим је на располагању да помогне у прорачуну расхладног оптерећења и одабиру ТЕЦ. Позивамо вас да нас оцените према овим критеријумима и да нас сматрате својим партнером за термоелектричне хладњаке.

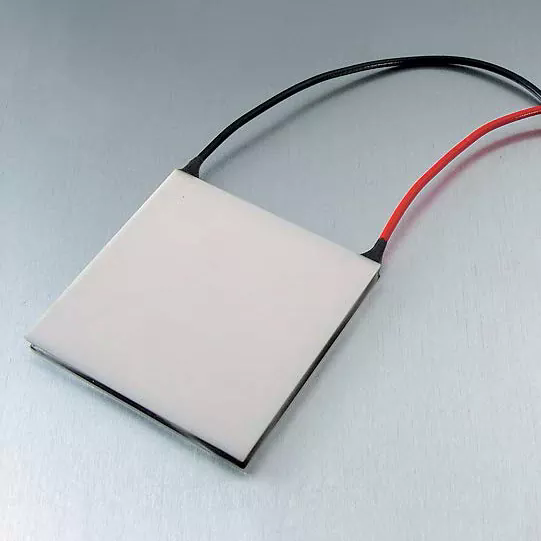

Следећа табела даје кључне параметре производа за наше термоелектричне хладњаке. Ови ТЕЦ-ови су погодни за широк спектар апликација за хлађење, укључујући медицинске уређаје, ласерске диоде, батерије и компактна кућишта. Наша фабрика такође може произвести ТЕЦ-ове по мери како би испунили специфичне захтеве.
| Параметар | Спецификација Опсег | Напомене |
| Капацитет хлађења (Кц) | 5 В - 200 В | При наведеним ΔТ и струји |
| Максимална струја (Имак) | 2 А - 15 А | Зависи од модела |
| Максимални напон (Вмак) | 5 В - 24 В | Зависи од модела |
| Максимална температурна разлика (ΔТмак) | 65 К - 75 К | У Имаку, у вакууму |
| ЦОП Ранге | 0,2 - 2,0 | Зависи од ΔТ |
| Димензије | 15 к 15 мм до 62 к 62 мм | Доступне прилагођене величине |
| Број парова | 31 - 241 | Одређује капацитет хлађења |
| Радна температура | -40°Ц до +80°Ц | Зависи од лема и заптивања |
| МОК | 10 комада | За велике поруџбине по договору |
| Леад Тиме | 2-4 недеље | Зависи од количине и прилагођавања |
У нашој фабрици производимо наше термоелектричне хладњаке да би испунили ове спецификације и још много тога. Капацитет хлађења, димензије и радну температуру можемо прилагодити вашим специфичним захтевима. Наш систем контроле квалитета укључује инспекцију сировина, инспекцију у процесу и 100% завршно тестирање пре отпреме. Наш циљ је да нашим купцима обезбедимо висококвалитетне термоелектричне хладњаке који испуњавају њихове захтеве термичких перформанси.
Питање 1: Која је разлика између активног и пасивног топлотног оптерећења?
Одговор: Активно топлотно оптерећење је топлота коју производе електричне компоненте унутар кућишта, као што су контролери, сензори и ласери. Пасивно топлотно оптерећење је топлота која улази у кућиште из спољашње средине кроз зидове, поклопац и отворе. Оба морају бити укључена у прорачун расхладног оптерећења. За већину компактних електронских кућишта, активно топлотно оптерећење је доминантна компонента. За велика кућишта са лошом изолацијом, пасивно топлотно оптерећење може бити значајно.
Питање 2: Колику сигурносну маргину треба да додам прорачуну расхладног оптерећења?
Одговор: Типично се препоручује сигурносна маргина од 20% до 30%. Ова маргина објашњава несигурности у потрошњи енергије компоненте, топлотној отпорности интерфејса и старењу ТЕЦ-а. За критичне апликације, као што су медицински уређаји или ласерски системи, може бити прикладна већа маргина од 50%. У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., можемо вам помоћи да одредите одговарајућу сигурносну маргину за вашу специфичну примену.
Питање 3: Зашто се ЦОП смањује како се температурна разлика повећава?
Одговор: ЦОП се смањује како се температурна разлика повећава јер ТЕЦ мора радити више да пумпа топлоту против већег температурног градијента. Уложена електрична енергија се повећава, а капацитет хлађења се смањује, па се однос хлађења и снаге смањује. Због тога ТЕЦ треба изабрати за стварну разлику радне температуре, а не за максималну ΔТ оцену. Наша фабрика обезбеђује ЦОП криве које показују ефикасност при различитим температурним разликама.
Питање 4: Могу ли да користим једностепени ТЕЦ за велику температурну разлику?
Одговор: Једностепени ТЕЦ може постићи максималну температурну разлику од око 65-75 К. За веће температурне разлике је потребан вишестепени ТЕЦ. Вишестепени ТЕЦ слажу два или више степени да би се постигла већа укупна температурна разлика, али су мање ефикасни и скупљи од једностепених ТЕЦ. Ако ваша апликација захтева температурну разлику већу од 70 К, консултујте се са нашим инжењерским тимом како бисте одредили најбоље решење.
Питање 5: Како да израчунам топлотну отпорност свог хладњака?
Одговор: Топлотни отпор хладњака зависи од његове геометрије, материјала и услова струјања ваздуха. Произвођач хладњака га обично наводи у °Ц/В. За природну конвекцију, топлотни отпор је већи него за принудни ваздух. За грубу процену, природни конвекцијски расхладни елемент са површином од 0,1 м² може имати топлотни отпор од око 3-5 °Ц/В. За тачне резултате користите податке произвођача или извршите термални тест. У нашој фабрици можемо вам помоћи да изаберете хладњак који одговара топлотним захтевима ТЕЦ-а.
Прорачун потребног расхладног оптерећења је први и најважнији корак у избору термоелектричног хладњака. Оптерећење хлађења је збир активног топлотног оптерећења, пасивног топлотног оптерећења и свих додатних извора топлоте. Мора се пажљиво израчунати, укључујући топлотни отпор интерфејса и ефекат коефицијента перформанси. Пратећи методе прорачуна описане у овом чланку, инжењери могу да изаберу ТЕЦ који испуњава топлотне захтеве апликације без непотребних трошкова или сложености. У Фузхоу Кс-Меритан Тецхнологи Цо., Лтд., наша фабрика има стручност и производе за подршку вашим захтевима за термоелектрично хлађење. Пружамо комплетне податке о перформансама, техничку подршку и прилагођене дизајне како бисмо вам помогли да постигнете најбоље топлотно решење.
Било да хладите медицински анализатор, ласерску диоду, батерију или компактно кућиште, позивамо вас да нас контактирате како бисмо разговарали о вашим захтевима. Можемо да обезбедимо узорке, техничке податке и подршку за апликације. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за решења за управљање топлотом широм света.
Контактирајте Фузхоу Кс-Меритан Тецхнологи Цо., Лтд. данасда разговарамо о вашим захтевима за термоелектричним хладњаком и откријемо како наши производи могу да задовоље ваше потребе за расхладним оптерећењем.
-
