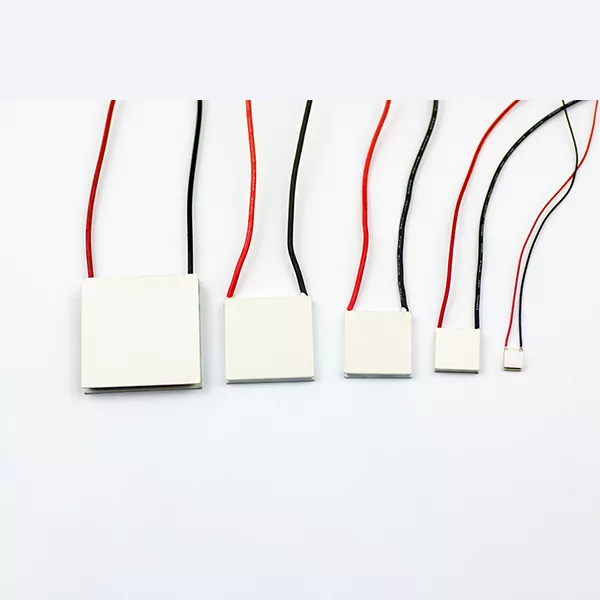

Општи ТЕ хладњаци са серијском или паралелном везом за посебне примене

За апликације у оптичким комуникацијама, медицинској опреми, аутомобилској електроници, лабораторијским инструментима и другим прецизним системима, избор ТЕЦ конфигурације може директно утицати на перформансе хлађења и укупну ефикасност система. Кс-Меритан подржава серијске, паралелне и мешовите серијско-паралелне конфигурације, као и прилагођена решења развијена на основу цртежа, узорака и услова примене.

Флексибилна конфигурација за сложено управљање топлотом

Термоелектрични систем хлађења нема увек решење са једним модулом. Када се захтевани капацитет хлађења повећа или расположиви простор за напајање и инсталацију постану захтевнији, неколико ТЕ хладњака ће можда морати да ради заједно.

Начин на који су ови хладњаци распоређени постаје важан део дизајна система.

Кс-Меритан Генерал ТЕ хладњаци са серијском или паралелном везом за специјалне апликације могу да се конфигуришу серијски или паралелно, омогућавајући инжењерима да изаберу одговарајући аранжман у складу са потребним перформансама преноса топлоте, условима протока, падом притиска и капацитетом система. За апликације са компликованијим захтевима може се узети у обзир и мешовита конфигурација.

Уместо да третира ТЕЦ модул као изоловану компоненту, Кс-Меритан разматра како хладњак ради у оквиру комплетног система управљања топлотом.

Серијска или паралелна: која је конфигурација прикладнија?

Разлика између серијске и паралелне конфигурације углавном се односи на то како систем за хлађење управља протоком и распоређује топлотно оптерећење.

Конфигурација серије

Са серијским распоредом, расхладни медијум пролази кроз ТЕ хладњаке један за другим. Ово ствара релативно концентрисан пут протока и може обезбедити већу брзину протока кроз канале за хлађење.

Ова конфигурација може бити корисна када апликација има контролисан проток и захтева ефикасан пренос топлоте унутар компактног система. Непрекидни пут протока такође чини дистрибуцију протока релативно једноставном.

Компромис је пад притиска. Како се више хладњака повезује у низу, укупни отпор протока се повећава. За системе који захтевају висок проток, ово може резултирати већим захтевима за пумпање и већом потрошњом енергије.

Паралелна конфигурација

У паралелном распореду, ток је подељен између више ТЕ хладњака уместо да пролази кроз сваки хладњак узастопно.

Ово смањује путању протока сваке гране и може помоћи у смањењу укупног пада притиска. Паралелну конфигурацију чини посебно корисним када систем захтева већи проток или када је смањење енергије пумпања важно разматрање.

Главни изазов је дистрибуција протока. Ако гране нису правилно пројектоване, различити расхладни уређаји могу добити различите брзине протока, што може утицати на конзистентност термичких перформанси.

Из тог разлога, избор између серијског и паралелног не би требало да се заснива само на капацитету хлађења. Такође треба узети у обзир хидрауличне услове и комплетан дизајн система.

Поређење серија и паралелних ТЕ хладњака

Апликације

У оптичкој комуникационој опреми, наши општи ТЕ хладњаци са серијском или паралелном везом за посебне апликације могу да се користе тамо где је стабилност температуре важна за оптичке компоненте и уређаје повезане са ласером. У овим системима су компактне димензије и прецизна термичка контрола често важнији од конвенционалног расхладног капацитета.

За медицинску и индустријску опрему, ТЕЦ хлађење може да обезбеди локализовану контролу температуре за компоненте осетљиве на температуру и прецизне инструменте. Могућност прилагођавања конфигурације је посебно корисна када је расположиви простор за инсталацију ограничен.

Исти принцип се примењује на аутомобилску електронику и опрему у вези са ЛиДАР-ом, где електронским и оптичким компонентама могу бити потребне стабилне радне температуре унутар компактног система. За лабораторијску и истраживачку опрему, ТЕЦ технологија нуди још један практичан приступ контролисаном и локализованом управљању температуром.

Прилагођена серијска паралелна ТЕЦ решења

Неки системи управљања топлотом се не могу правилно адресирати са стандардним ТЕЦ модулом.

Кс-Меритан може да ради на основу цртежа, узорака или спецификација апликације да би проценио потребну конфигурацију ТЕ хладњака. У зависности од пројекта, решење може да користи серијски распоред, паралелни распоред или комбинацију оба.

Током фазе развоја, фактори као што су капацитет хлађења, услови рада, димензије модула, захтеви за проток и ограничења инсталације могу се размотрити заједно. Након што је конфигурација потврђена, узорци се могу произвести за процену купаца пре него што се пређе на масовну производњу.

Овај приступ је посебно погодан за ОЕМ пројекте и произвођаче опреме који развијају специјализоване системе управљања топлотом.

Често постављана питања

Која је разлика између серијске и паралелне конфигурације ТЕ хладњака?

Серијска конфигурација шаље расхладни медијум кроз више ТЕ хладњака узастопно, док паралелна конфигурација дели проток између различитих хладњака. Серијски аранжмани могу обезбедити концентрисанији пут протока, али могу произвести већи пад притиска. Паралелни распореди генерално смањују отпор протока, али захтевају правилно балансирање протока.

Када треба да користим мешовиту серијско-паралелну конфигурацију?

Мешовита конфигурација се може узети у обзир када систем треба да уравнотежи перформансе преноса топлоте, брзину протока и пад притиска. Комбиновањем паралелних и серијских делова, целокупни систем хлађења се може прецизније прилагодити сложеним условима рада.

Може ли Кс-Меритан прилагодити ТЕ хладњаке према цртежима или узорцима?

Да. Кс-Меритан може да развије конфигурације ТЕ хладњака засноване на цртежима, узорцима и захтевима апликације, укључујући пројекте који захтевају специфичне димензије или серијски паралелне аранжмане.

Које информације су потребне за избор ТЕЦ конфигурације?

Захтеви за хлађење, радна температура, потребна температурна разлика, напон, струја, услови протока, простор за уградњу и услови одвођења топлоте су корисне почетне тачке. Детаљније информације о примени омогућавају Кс-Меритану да прецизније процени конфигурацију.

Да ли су ови ТЕ хладњаци погодни за опрему за оптичку комуникацију?

Да. Термоелектрично хлађење је погодно за апликације које захтевају локализовану и стабилну контролу температуре оптичких и електронских компоненти. Кс-Меритан-ова решења се могу прилагодити специфичним просторним и термичким захтевима.
