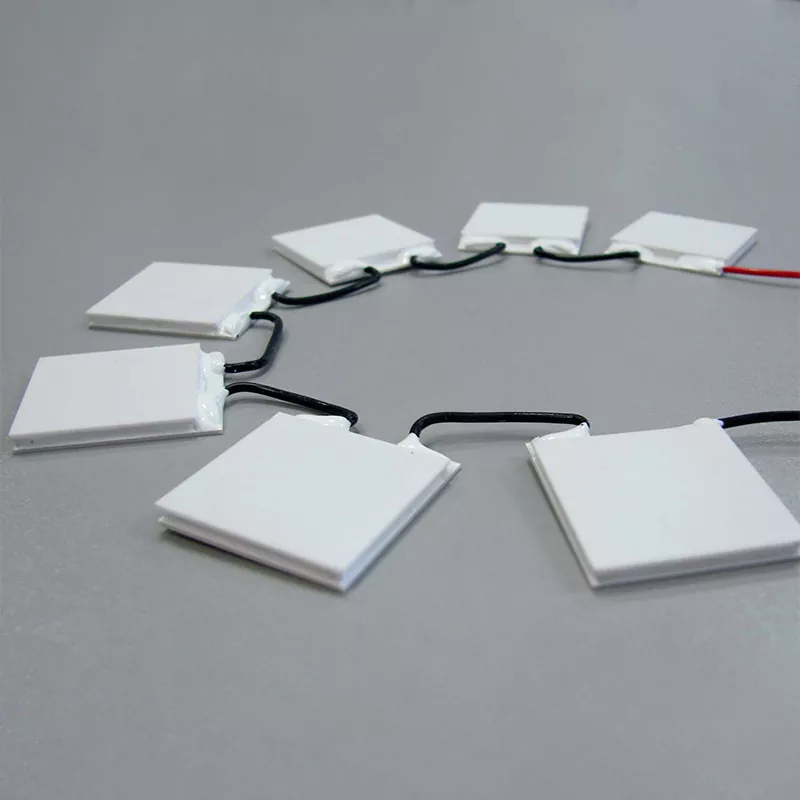

ТЕ хладњаци великог капацитета хлађења за индустрију

Кс-Меритан испоручује термоелектричне хладњаке (ТЕЦ) дизајниране за континуирано пумпање топлоте у индустријској опреми. Ови модули раде на Пелтиеровом ефекту и не садрже компресоре, расхладна средства или покретне делове. Користе се тамо где је приступ одржавању ограничен, вибрације нису прихватљиве или је потребна прецизна контрола температуре.

Серија високог капацитета циља на системе са значајним топлотним оптерећењем. Типични примери укључују низове ласерских диода, полупроводничку процесну опрему и аналитичке инструменте који генеришу константан топлотни излаз.

Производимо ТЕ хладњаке великог капацитета хлађења за индустријске примене у сопственом погону. Ово укључује припрему термоелектричног материјала, обраду ингота, резање пелета, склапање модула и завршно тестирање. Контрола над овим корацима нам омогућава да прилагодимо састав материјала, геометрију пелета и избор лема тако да одговарају специфичним условима рада.

Техничке спецификације

Стандардни модули покривају низ расхладних капацитета. У табели испод су наведени уобичајени параметри. Доступне су прилагођене конфигурације за различите напоне, димензије и захтеве за температуру на врућој страни.

Спецификације се верификују на бази серије коришћењем термичке испитне станице. Извештај о испитивању се може доставити уз сваку пошиљку на захтев.

Важна напомена о Кмак: Кмак се мери са нултом температурном разликом између топле и хладне стране. У стварном раду, хладна страна је увек хладнија од топле стране, тако да је стварни капацитет топлотног пумпања мањи. На пример, модул са 200 В Кмак може уклонити само 80 В када је ΔТ 30 К. Избор мора бити заснован на стварној радној тачки, а не само на Кмак броју.

Структура и принцип рада

ТЕ хладњаци високог капацитета хлађења за индустријске примене је топлотна пумпа чврстог стања. Једносмерна струја преноси топлоту са хладне на топлу страну. Топла страна мора бити повезана са хладњаком или хладном плочом да би се одбацила пумпана топлота плус електрична улазна снага. Ако се врућа страна не охлади ефикасно, топлота се враћа на хладну страну и нето капацитет хлађења опада.

1. Керамичке подлоге

Спољашње плоче су направљене од глинице или алуминијум нитрида. Они пружају електричну изолацију док проводе топлоту. Равност површине се контролише како би се обезбедио добар топлотни контакт са извором топлоте и хладњаком. Између керамичке површине и површине за монтажу препоручује се термоинтерфејс материјал (ТИМ).

2. Полупроводничке пелете и електроде

Пелете бизмута телурида типа Н и П су повезане у серију траговима бакарних електрода. Број и величина пелета одређују напон, струју и капацитет хлађења модула. Користимо вишеслојну облогу на траговима бакра како бисмо спречили оксидацију током дуготрајног рада.

3. Хот Сиде Хеат Рејецтион

Температура вруће стране је најважнији фактор који утиче на ТЕЦ перформансе. Сваких 10°Ц повећање температуре на врућој страни обично смањује капацитет хлађења за 5–10% и снижава максимални могући ΔТ. За модуле великог капацитета препоручује се принудно ваздушно хлађење, течно хлађење или склопови топлотних цеви. Пасивни расхладни елементи ретко су довољни изнад 100 В укупног одбијања топлоте.

4. Заптивање периметра

Епоксидна заптивка отпорна на влагу окружује унутрашњи низ полупроводника. Ова заптивка не обезбеђује херметичко заптивање, али штити пелете и електроде од кондензације и загађивача у ваздуху у нормалном индустријском окружењу. За високу влажност, испирање или спољашње услове, потребна је додатна инкапсулација.

Производња и контрола квалитета

Кс-Меритан производи ТЕЦ модуле у својој кући. Редослед производње је:

Припрема ингота термоелектричног материјала

Екструзија и резање полупроводничких пелета

Аутоматско постављање и лемљење пелета

Метализација керамичке подлоге

Завршна монтажа и електрична испитивања

Свака производна серија се тестира на унутрашњи отпор, капацитет хлађења и визуелне недостатке. Записи о испитивању се чувају ради следљивости. 建议插入工厂实拍照片或产线流程图片

Тест Метходс

Стварни стандарди испитивања и критеријуми прихватања се договарају са купцем пре обимне производње. Контактирајте нас да разговарамо о вашим специфичним захтевима.

Сертификати и усклађеност

Следећи сертификати и изјаве о усклађености се тренутно ажурирају.

● ИСО 9001:2015 – Систем менаџмента квалитетом

● ИСО 14001 – Систем управљања заштитом животне средине

● Усклађеност са РоХС

● Усклађеност са РЕАЦХ-ом

● ЦЕ ознака (ако је примењиво)

● УЛ сертификат (ако је примењиво)

На захтев даћемо копије важећих сертификата. Контактирајте нас да потврдите тренутни статус.

Опције прилагођавања

Стандардни модули покривају многе индустријске задатке хлађења. За велике или специјализоване пројекте, нудимо прилагођени инжењеринг у следећим областима:

● Прилагођени отисак и висина

● Виши температурни лем и подлоге за Тх > 150°Ц

● Вишестепени ТЕЦ модули за дубље температурне разлике

● Унапред монтирани хладњаци или хладне плоче

● Интегрисани температурни сензори (НТЦ или РТД)

● Посебне конфигурације или конектори водећих жица

Типичан прилагођени пројекат прати овај процес:

1. Клијент обезбеђује топлотно оптерећење, температуру хладне стране, услове околине и просторна ограничења.

2. Наши инжењери симулирају потребан модул и пружају препоручену конфигурацију.

3. Ми производимо узорке за валидацију купаца.

4. По одобрењу прелазимо на масовну производњу.

Зашто инжењери бирају Кс-Меритан ТЕЦ модуле

Уместо да наводимо опште предности, ево специфичних могућности које разликују наше модуле:

Термоелектрична обрада материјала у кући

Контролишемо процес од сировог ингота до готовог уређаја. Ово укључује састав материјала, величину пелета и нивое допинга. Већина ТЕЦ добављача купује готове пелете или облатне и само склапа модуле. Пошто рукујемо самим материјалом, можемо подесити ЗТ вредност и оптимизовати за специфичне температурне опсеге.

Тестирање перформанси на нивоу серије

Свака производна серија се тестира на Кмак, ΔТмак и унутрашњи отпор. Извештаји о тестирању су доступни купцима. Ово вам омогућава да проверите да ли модули испуњавају ваше спецификације пре него што их интегришете у ваш систем.

Инжењеринг по мери без минималних казни за поруџбину

Многи добављачи захтевају велике минималне поруџбине за прилагођене димензије или параметре. Одржавамо флексибилан распоред производње, тако да су прилагођени пројекти са умереним количинама изводљиви. Контактирајте нас са вашим захтевом чак и ако је очекивана годишња количина само неколико стотина комада.

Директна комуникација са производним тимом

Када контактирате Кс-Меритан, разговарате са инжењерима који имају приступ производним подацима и резултатима тестирања. Ово смањује кретање назад и назад типично за трговачке компаније и скраћује циклус евалуације узорка.

Типичне апликације

ТЕЦ модули високог капацитета хлађења се користе у окружењима где активно течно хлађење није практично или где је потребна прецизна контрола температуре.

Индустријска електроника и телекомуникације

Хлађење за ласерске диоде и фотодетекторе у системима са оптичким влакнима

Управљање топлотом за спољне телеком ормаре

Стабилизација температуре за појачала снаге и РФ модуле

Полупроводничка и ласерска опрема

Хлађење стезних глава и процесних комора

Термичка контрола за ласерско обележавање и главе за сечење

Стабилизација температуре за оптичке клупе

Медицински и аналитички инструменти

ПЦР термални циклуси и хлађење блокова узорака

Контрола температуре за одељке за складиштење реагенса

Хлађење ЦЦД и ЦМОС сензора слике

Транспорт и специјална опрема

Хлађење за ЛиДАР сензоре у аутономним возилима

Системи за вентилацију седишта

Преносиви расхладни контејнери

Водич за избор ТЕЦ

Да бисте навели ТЕЦ великог капацитета, припремите следеће информације пре него што нас контактирате:

Потребно оптерећење хлађења (у ватима) на хладној страни. Ово је топлота коју генерише компонента коју треба да охладите.

Циљана температура на хладној страни и толеранција. На пример, 25°Ц ± 0,5°Ц.

Максимална температура на врућој страни коју можете да прихватите, на основу хладњака и услова околине.

Опсег амбијенталне температуре у којем ће систем радити.

Доступан тип хладњака и термичка отпорност. Принудни ваздух, течно хлађење или топлотна цев.

Доступан једносмерни напон и дозвољена максимална потрошња струје.

Ограничења простора за инсталацију: дужина, ширина, висина и шаблон рупа за монтажу.

Захтеви за термичке циклусе: колико циклуса дневно, промена температуре и очекивани животни век.

Услови околине: влажност, прашина, излагање хемикалијама или употреба на отвореном.

Када наведете ове детаље, можемо препоручити одређени модул или дизајнирати прилагођено решење. Такође ћемо обезбедити криве перформанси које показују капацитет хлађења у односу на температурну разлику за препоручену радну струју.

Често постављана питања

П: Како да изаберем прави ТЕЦ за моју апликацију?

О: Морате знати топлотно оптерећење које треба уклонити (у ватима), максималну дозвољену температуру за хлађени предмет, температуру околине и расположиве перформансе хладњака на топлој страни. Обезбедите ове вредности нашим инжењерима, а ми ћемо препоручити модул и радну струју.

П: Која је разлика између Кмак и стварног капацитета хлађења?

О: Кмак је максимални капацитет топлотног пумпања када је температурна разлика између топле и хладне стране нула. У стварном раду увек постоји температурна разлика. Стварни капацитет хлађења опада како се ΔТ повећава. Наши листови са подацима укључују криве перформанси за различите радне струје.

П: Може ли ТЕЦ покварити ако се врућа страна превише загреје?

О: Да. Максимална температура топле стране је специфицирана за сваки модул. Прекорачење ове температуре може деградирати лемне спојеве и смањити век трајања модула. Увек дизајнирајте расхладни елемент на врућој страни тако да Тх остане унутар номиналне границе у најгорим условима околине.

П: Колико дуго трају ТЕЦ модули?

О: ТЕЦ модули немају покретне делове, тако да механичко хабање није фактор. Међутим, термички циклус изазива стрес на лемним спојевима и на крају може довести до повећаног унутрашњег отпора. Одабрани дизајни великог капацитета су процењени кроз термичка циклусна испитивања. Стварни век трајања циклуса зависи од температурног опсега, струје, брзине рампе, напрезања при монтажи и радне влажности. За квалификоване пројекте могу се дати подаци о тестирању.

П: Да ли дајете податке о тестовима или извештаје о поузданости?

О: Да. За сваку производну серију можемо дати резиме тестираних параметара. За веће поруџбине можемо да извршимо додатна испитивања поузданости као што су термички циклуси, складиштење на високим температурама и излагање влази према договореним протоколима.

П: Да ли је епоксидни печат водоотпоран?

О: Не. Стандардна епоксидна заптивка је отпорна на влагу, али није херметичка. За апликације са високом влажношћу, кондензацијом или директним контактом са водом, потребна је додатна инкапсулација или прилагођено кућиште.

Контакт и инжењерска подршка

Да бисте затражили препоруку или узорак, наведите следеће информације:

● Топлотно оптерећење које треба уклонити (В)

● Потребна температура хладне стране или температурна разлика

● Распон температуре околине

● Доступан простор за ТЕЦ и хладњак

● Доступан напон напајања

● Очекивана годишња количина

Наш инжењерски тим одговара у року од једног радног дана. Пружамо узорке за процену пре обимних поруџбина.
