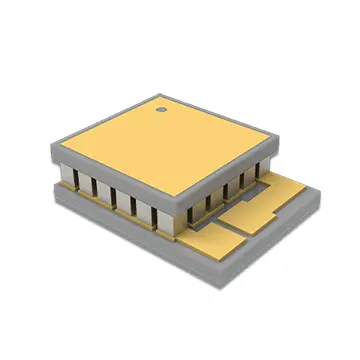

Микро термоелектрични хладњаци за детекторе

Кс-меритан-ови микро термоелектрични хладњаци за детекторе су основне компоненте за управљање топлотом дизајниране за опрему за детекцију високе прецизности. Произведени коришћењем заштићених екструдираних термоелектричних материјала и елиминишући механичке структуре које се налазе у традиционалним системима хлађења, обезбеђују стабилно окружење за дубоко хлађење за различите системе за прецизну детекцију.

Способни да раде у скученим просторима и окружењима са високом температуром, ови хладњаци ефикасно решавају индустријске изазове као што су сметње топлотног шума, недовољна прецизност слике и ниска осетљивост. Они се широко користе у областима укључујући оптоелектронску детекцију, инфрацрвено сенсинг, ЛиДАР и научну прецизну инструментацију, служећи као битне компоненте за контролу температуре за врхунску прецизну опрему за детекцију.

Основни принцип рада

Ови микро термоелектрични хладњаци за детекторе су развијени на основу класичног Пелтиеровог термоелектричног ефекта, користећи принципе размене топлоте полупроводника у чврстом стању за постизање контроле температуре без потребе за расхладним медијима.

Језгро уређаја се састоји од кракова термопарова направљених од два различита полупроводничка материјала; када струја протиче кроз спој, долази до реверзибилног преноса топлоте, што резултира хлађењем (апсорпцијом топлоте) на једном крају и загревањем (одвођењем топлоте) на другом.

Прецизним регулисањем смера и величине струје, уређај може флексибилно да прелази између режима хлађења и грејања, обезбеђујући тачну и константну контролу температуре. Процес не укључује расхладне течности, механичке покретне делове или хабање изазвано вибрацијама, што га чини идеалним решењем за контролу температуре ниске интерференције за опрему за прецизну детекцију.

Кључне карактеристике производа

1. Ултра-минијатуризација

Посебно оптимизовани за апликације са ограниченим простором као што су оптоелектронски уређаји, ЛиДАР и микро-детектори, ови хладњаци користе власнички чип модул технологије, постижући минималну дебљину од само 0,2 мм.

Оптимизацијом структурног распореда термоелектричних компоненти, уређаји испоручују високоефикасне могућности топлотног пумпања унутар изузетно малог отиска. Ово подржава високо интегрисане дизајне опреме и савршено испуњава захтеве за инсталацију микро-прецизних уређаја.

2. Дубоко хлађење и смањење буке

Способни да остваре дубоко хлађење за материјале који осећају језгро – као што је Мерцури Цадмиум Теллурид (МЦТ) – ови хладњаци ефикасно потискују сметње топлотне буке током рада и минимизирају губитак сигнала. Користећи стабилно криогено окружење, систем значајно побољшава резолуцију детекторске слике и однос сигнал-шум, док убрзава брзину одзива, чиме свеобухватно оптимизује перформансе језгра опреме за детекцију.

3. Прецизна контрола температуре у чврстом стању

Постиже ултра-високу прецизну контролу константне температуре (±0,1°Ц), обезбеђујући да опрема осетљива на температуру, компактни термостатски инструменти и модули за прецизну детекцију остају у оквиру својих оптималних радних температурних опсега током дужег периода.

Користи чврсти дизајн размене топлоте који не захтева расхладна средства и елиминише механичко хабање и сметње вибрацијама, испуњавајући ригорозне захтеве за високом прецизношћу и стабилношћу.

4. Власнички материјали

Садржи свеобухватно управљање производњом од краја до краја—контролу сваког корака од синтезе сировина до финалне обраде производа—како би се осигурале доследне перформансе и дуг радни век у свакој серији.

Основни сценарији апликација

1. Врхунска детекција и оптимизација слике

Пружа подршку за дубоко хлађење за различите инфрацрвене детекторе и детекторе слике високе дефиниције, ефикасно побољшавајући резолуцију и однос сигнал-шум; погодан за апликације високих перформанси као што су индустријско снимање, безбедносни надзор и прецизно сенсинг.

2. Контрола температуре прецизне опреме

Погодно за криогене мерне уређаје, компактне прецизне термостатске инструменте и апарате за лабораторијско испитивање; одржава константну радну температуру како би се елиминисале грешке мерења узроковане температурним флуктуацијама, обезбеђујући тачност и стабилност података.

3. Управљање топлотом у затвореним просторима

Микро термоелектрични хладњаци за детекторе су дизајнирани посебно за оптоелектронску детекцију, ЛиДАР и минијатурне уграђене системе детекције. Њихова ултра-компактна величина омогућава ефикасну размену топлоте, решавајући индустријске изазове у вези са дисипацијом топлоте и контролом температуре у минијатуризованој прецизној опреми, што их чини идеалним за интегрисане системе високе густине.

4. Средњоталасна инфрацрвена (МВИР) спектроскопија

Прецизно хлади сензорне материјале (као што је Мерцури Цадмиум Теллурид/МЦТ) да би се значајно повећала осетљивост детекције и брзина одзива; поуздано подржава научна истраживања и индустријске примене, укључујући МВИР спектроскопију и прецизну инспекцију.

5. Разноврсна компатибилност на више поља

Осим опреме за детекцију, ова решења задовољавају потребе контроле температуре у различитим апликацијама—укључујући прецизне компоненте потрошачке електронике, научно-истраживачке инструменте и опрему за биомедицинско тестирање—показујући изузетну свестраност и прилагодљивост.

О Кс-меритану

1. Потпуно аутономан и контролисан ланац снабдевања

Као један од ретких домаћих произвођача који поседују комплетан ланац снабдевања термоелектричним хлађењем, Кс-меритан се бави целокупним производним процесом у кући — укључујући синтезу термоелектричног материјала, обраду чипова, паковање уређаја и развој прилагођених решења — обезбеђујући прецизност и контролу квалитета из извора.

2. Зреле могућности прилагођавања

Кс-меритан нуди прилагођавање за нестандардне димензије, параметре снаге и специјалне премазе на основу цртежа или узорака опреме купаца, задовољавајући специфичне потребе интеграције различитих модела детектора.

Такође пружамо професионалне услуге за усклађивање термичке отпорности и избор компоненти на нивоу система, помажући купцима да скрате своје циклусе развоја производа.

3. Висока прилагодљивост условима рада

Конструкцијски дизајни су оптимизовани за индустријска окружења са високим температурама и сложене спољашње услове. Наши производи имају високу механичку чврстоћу и јаку отпорност на сметње, обезбеђујући дугорочан, стабилан рад у тешким окружењима док задовољавају потребе цивилних, индустријских и научних истраживачких апликација.

4. Глобално осигурање квалитета и услуга

Кс-меритан производи испуњавају међународне стандарде квалитета и извозе се на тржишта укључујући Европу, Северну Америку и Југоисточну Азију; наша база клијената укључује компаније са листе Фортуне 500 и кључне националне лабораторије. Подржава нас професионални технички тим који говори енглески, који обезбеђује беспрекорну техничку комуникацију и свеобухватну подршку након продаје.

Сертификати и усклађеност

Производни погон компаније Кс-меритан је сертификован према ИСО 9001:2015 и ИАТФ 16949 (примењиво за детекторе за аутомобиле). Сви микро-ТЕЦ производи су у складу са РоХС и РЕАЦХ еколошким прописима. Термичке перформансе и поузданост могу бити верификоване у односу на стандарде испитивања МИЛ-СТД-883 на захтев.

ФАК

1. Који је радни век и захтев за одржавањем микро термоелектричног хладњака?

Ова серија хладњака не садржи покретне механичке делове—као што су зупчаници или лежајеви—и без хабања, што резултира изузетно дугим веком трајања и не захтева сложено рутинско одржавање. Корисници једноставно треба да се стриктно придржавају стандарда параметара уређаја и избегавају прекорачење максималне радне струје (Имак) како би ефикасно спречили проблеме као што су прегоревање уређаја или деградација перформанси, чиме би се обезбедио дугорочан, стабилан рад.

2. Како да изаберем прави микро термоелектрични хладњак за одређени детектор?

Избор се првенствено заснива на три кључна параметра: прво, максимални капацитет хлађења (Кцмак)—гранична способност хлађења када је температурна разлика између топле и хладне стране 0°Ц, што одређује границу хлађења уређаја; друго, максимална дозвољена радна струја (Имак)—која мора одговарати параметрима система напајања како би се избегло преоптерећење; и треће, физичке димензије—које морају стриктно да одговарају ограничењима простора за инсталацију опреме. За прецизан избор можете да наведете услове рада ваше опреме и параметре уградње, а ми ћемо понудити бесплатно, професионално решење за избор.

3. Да ли нудите услуге прилагођавања и узорковања за микро термоелектричне хладњаке за детекторе?

Подржавамо свеобухватно, нестандардно прилагођавање, омогућавајући производњу микро-ТЕЦ уређаја са специфичним димензијама, називном снагом и премазима на основу цртежа или узорака купаца. Пружамо услуге тестирања узорака пре масовне производње; обимна производња почиње тек након што купац потврди да узорак испуњава спецификације перформанси, обезбеђујући компатибилност производа и квалитет током целог процеса.

4. Које су ваше политике испоруке производа и гаранције након продаје?

Користећи сопствене производне капацитете великих размера, обезбеђујемо стабилне и контролисане распореде испоруке. Сви производи пролазе кроз више кругова тестирања на прецизност, стабилност и трајност у околини пре него што напусте фабрику, стриктно се придржавајући ИСО стандарда система квалитета. У случају проблема са квалитетом који нису изазвани од стране корисника, обезбеђујемо надокнаду гаранције и техничку санацију, уз техничку подршку током целог животног циклуса.

5: Које је време за прилагођавање и МОК?

За нестандардне величине или премазе пружамо бесплатну инжињерску процену у року од 2 радна дана. Производња узорка обично траје 10–15 радних дана; масовна производња (МОК = 100 ком) траје 20-25 радних дана након одобрења узорка. НРЕ (Нон-Рецурринг Енгинееринг) накнаде се ослобађају за поруџбине веће од 500 ком.
