Микро термоелектрични хладњаци за ЛиДАР

Ласерски предајник унутар микро термоелектричних хладњака за ЛиДАР генерише топлоту током рада, док околна температура може значајно да варира између различитих радних окружења. Ако се температура ласера ​​промени изван потребног радног опсега, оптички уређај можда неће одржавати потребно радно стање.

Мицро-ТЕЦ се може инсталирати директно на ласерском модулу да активно пумпа топлоту са компоненте осетљиве на температуру. За разлику од пасивног хладњака, он се не ослања само на природно или принудно одвођење топлоте.

За компактне ЛиДАР склопове, главна вредност примене је локализована контрола температуре. Хладњак се може поставити близу извора ласера ​​без потребе за компресором, расхладним кругом или покретним механичким компонентама.

Кључне спецификације

Стварни капацитет хлађења, струја, напон, димензије и топлотне перформансе зависе од изабране Мицро-ТЕЦ конфигурације и топлотног оптерећења ЛиДАР компоненте.

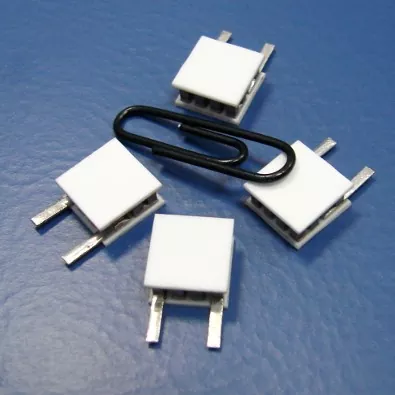

Компактна величина за ЛиДАР модуле са ограниченим простором

Микро термоелектрични хладњаци за ЛиДАР имају ограничен унутрашњи простор јер су ласер, детектор, оптичке компоненте, електронска кола и структуре за дисипацију топлоте интегрисани у један склоп.

Наши Мицро-ТЕЦ-и се могу производити у конфигурацијама микро величине до неколико милиметара. Ово омогућава да хладњак буде постављен близу ласера ​​или друге компоненте осетљиве на топлоту уместо да заузима простор као посебан систем за хлађење.

За прилагођене ЛиДАР склопове, димензије производа се могу проценити у складу са расположивим простором за инсталацију, положајем компоненте, монтажном структуром и електричним интерфејсом.

Потрошња енергије мања од 1 В

Потрошња енергије је важан параметар дизајна када је Мицро-ТЕЦ интегрисан у ЛиДАР возила или други компактни електронски систем.

Наши микро термоелектрични хладњаци могу да раде на мање од 1 вата у применљивим конфигурацијама. Стварна потреба за снагом зависи од изабраног дизајна производа и топлотног оптерећења које треба контролисати.

За инжењерску процену, купци треба да обезбеде циљну температуру хлађења, топлотно оптерећење, расположиви напон и инсталационе димензије како би се могла изабрати одговарајућа Мицро-ТЕЦ конфигурација.

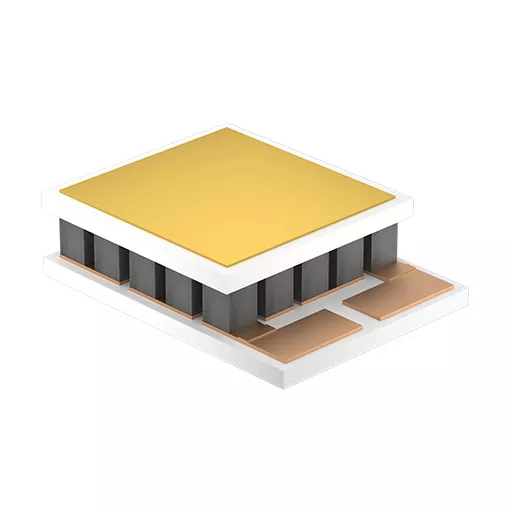

Хлађење у чврстом стању без расхладног средства

Микро термоелектрични хладњаци за ЛиДАР користе полупроводничке термоелектричне материјале између керамичких подлога за пренос топлоте када се примењује електрична струја.

Компонента има:

● Нема компресора

● Нема расхладног средства

● Нема механичких покретних делова

● Компактна полупроводничка конструкција

● Директна електрична контрола

Ова структура је корисна за ЛиДАР модуле где расхладну компоненту треба инсталирати близу ласера ​​и интегрисати у ограничен механички простор.

Активно топлотно пумпање за ласерску контролу температуре

Мицро-ТЕЦ се користи за контролу температуре циљне компоненте, а не за једноставно снижавање температуре целог ЛиДАР кућишта.

Када се примени електрична енергија, топлота се преноси са хладне на топлу страну. Хладна страна се поставља близу ласера ​​или друге компоненте осетљиве на температуру, док топла страна мора бити повезана са ефикасном путањом за дисипацију топлоте.

Због тога термални дизајн треба да узме у обзир обе стране Мицро-ТЕЦ-а:

Циљна компонента → Мицро-ТЕЦ хладна страна → Мицро-ТЕЦ врућа страна → ЛиДАР структура дисипације топлоте

Ако врућа страна не може ефикасно да уклони пренету топлоту, учинак хлађења целог система ће бити смањен.

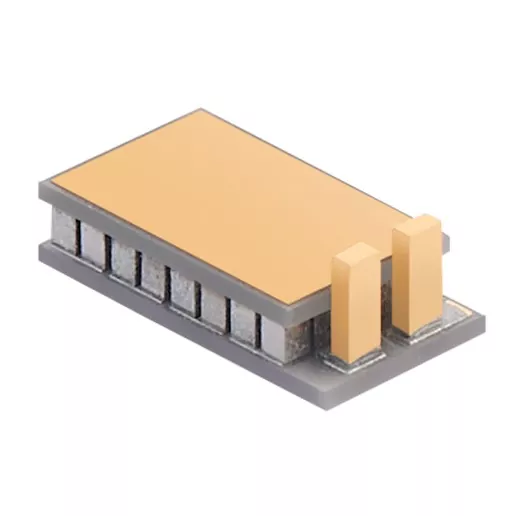

Мицро-ТЕЦ са заглављем за ЛиДАР склоп

За ЛиДАР дизајне који захтевају дефинисани механички интерфејс, можемо да обезбедимо микро термоелектричне хладњаке са заглављима.

Конфигурација заглавља се може проценити према:

● Доступан простор за инсталацију

● Монтажна структура

● Положај компоненте

● Електрична веза

● Захтеви за склапање

За нестандардне структуре, купци могу обезбедити постојећи узорак или инжењерски цртеж. Процењујемо структуру пре производње узорка.

Прилагођени микро термоелектрични хладњаци

Стандардни Мицро-ТЕЦ можда неће одговарати димензијама или термичким захтевима одређеног ЛиДАР модула. Подржавамо прилагођене производе засноване на узорцима или цртежима купаца.

Процес прилагођавања може да обухвати:

Димензије → Електрични параметри → Монтажна структура → Конфигурација главе → Термички захтеви

Пре масовне производње, узорци се производе за потврду купаца. Ово омогућава да се Мицро-ТЕЦ провери у односу на стварни ЛиДАР склоп пре него што се производна количина пусти.

Информације потребне за Мицро-ТЕЦ избор

За нови пројекат хлађења ЛиДАР, купци могу пружити следеће информације:

Ако неки параметри још нису доступни, постојећи Мицро-ТЕЦ узорак или ЛиДАР склопни цртеж се може користити као полазна тачка за техничку процену.

Installation and Thermal Interface

Термални интерфејс између Мицро-ТЕЦ-а и ласерског модула директно утиче на пренос топлоте.

Хладна страна треба да одржава довољан контакт са циљном компонентом, а одговарајући материјал термичког интерфејса (ТИМ) може да се користи када то захтева дизајн склопа.

Врућа страна захтева ефикасан пут одвођења топлоте. Расхладни елемент, кућиште или друга структура за хлађење треба да буду дизајнирани да уклоне топлоту коју преноси Мицро-ТЕЦ.

Мицро-ТЕЦ такође мора да ради у оквиру својих специфицираних електричних параметара. Максимална ИМАКС струја се не сме прекорачити, јер прекомерна струја може оштетити термоелектрични полупроводнички спој.

Мануфацтуринг Цапабилити

Кс-Меритан производи микро термоелектричне хладњаке и такође контролише припрему горњих термоелектричних материјала.

Наше производне могућности покривају:

● Припрема термоелектричног материјала

● Прецизна обрада компоненти

● Заваривање

● Састављање

● Микро-паковање

● Прилагођена Мицро-ТЕЦ производња

Ова производна структура подржава пројекте који захтевају нестандардне Мицро-ТЕЦ димензије, монтажне структуре или електричне конфигурације.

За прилагођене ЛиДАР апликације, производ се може развити на нивоу материјала и компоненти уместо да буде ограничен на постојећи стандардни хладњак.

Процес развоја микро термоелектричног хладњака

За прилагођене пројекте хлађења ЛиДАР-а, пратимо развојни процес заснован на узорцима:

Цртеж купца / Узорак → Техничка процена → Дизајн производа → Производња узорка → Потврда узорка → Масовна производња

Фаза потврде узорка омогућава проверу димензија, монтажне структуре, електричне везе и компатибилности склопа пре масовне производње.

Апликације

Микро термоелектрични хладњаци се могу користити за контролу температуре:

● ЛиДАР ласерски предајници

● Оптоелектронске компоненте осетљиве на температуру

● Компактни оптички модули

● Аутомобилски ЛиДАР склопови

● Друге минијатурне електронске компоненте које захтевају локализовано активно хлађење

Квалитет и извозно искуство

Кс-Меритан има више од 10 година искуства у хлађењу минијатурних полупроводника и обезбеђује Мицро-ТЕЦ производе за међународна тржишта.

Компанија је добила ИСО и ЦЕ сертификате и извози производе у Европу, Северну Америку, Јужну Америку, југоисточну Азију и друга тржишта.

Наше техничко искуство покрива комуникације оптичким влакнима, индустријску медицинску опрему, паметну аутомобилску електронику, потрошачку електронику и истраживачке апликације.

ФАК

Које информације су вам потребне да изаберете Мицро-ТЕЦ за ЛиДАР?

Најкорисније информације укључују топлотно оптерећење компоненте, циљну температуру, расположиви напон, максималну струју, димензије уградње, монтажну структуру и метод одвођења топлоте на врућој страни. Цртеж или постојећи Мицро-ТЕЦ узорак се такође може користити за процену.

Колико мали може бити Мицро-ТЕЦ?

Кс-Меритан може да произведе Мицро-ТЕЦ конфигурације до неколико милиметара, у зависности од потребне структуре и перформанси. Коначне димензије треба потврдити према пријави.

Можете ли направити Мицро-ТЕЦ према нашем ЛиДАР цртежу?

Да. Подржавамо прилагођавање на основу цртежа или узорака купаца. Производ се узоркује и потврђује пре масовне производње.

Можете ли испоручити Мицро-ТЕЦ са заглављем?

Да. Конфигурације заглавља су доступне за апликације које захтевају дефинисану структуру монтирања или повезивања. Тачан дизајн заглавља је потврђен у складу са ЛиДАР склопом.

Може ли Мицро-ТЕЦ радити испод 1 В?

Да, применљиве конфигурације могу да раде на мање од 1 В. Стварна потрошња енергије зависи од Мицро-ТЕЦ дизајна, услова рада и топлотног оптерећења.

Шта је главна брига за инсталацију?

Две најважније тачке су топлотни контакт на хладној страни и расипање топлоте на топлој страни. Хладна страна треба ефикасан контакт са циљном компонентом, док врућа мора имати довољан пут да уклони пренету топлоту.

Може ли се Мицро-ТЕЦ континуирано користити?

Континуирани рад зависи од изабране Мицро-ТЕЦ конфигурације и њених специфицираних електричних и термичких услова рада. Производ треба да ради у оквиру наведених граница напона и струје, а врућа страна мора бити адекватно хлађена.

Шта се дешава ако се прекорачи ИМАКС струја?

Прекорачење наведене ИМАКС струје може да изазове превелико електрично и топлотно напрезање и може да оштети термоелектрични полупроводнички спој. Мицро-ТЕЦ би стога требало да ради у оквиру свог специфицираног електричног опсега.

Кс-Меритан обезбеђује микро термоелектричне хладњаке за ЛиДАР са структурама микро величине, полупроводничким Пелтијеовим хлађењем, прилагођеним конфигурацијама за монтажу и развојем заснованим на узорцима.

За нови пројекат ЛиДАР хлађења, пошаљите нам свој цртеж, узорак, димензије инсталације, топлотно оптерећење, циљну температуру или постојећу Мицро-ТЕЦ спецификацију. Можемо да проценимо захтеве и развијемо одговарајући Мицро-ТЕЦ за потврду узорка пре масовне производње.
