Нискотемпературни НТЦ

Нискотемпературни НТЦ термистори из Кс-Меритана су дизајнирани за детекцију температуре у ниским температурама и криогеним окружењима где је потребан дефинисани одзив отпора и температуре. Сензорни елемент је произведен од синтерованог композита металних оксида, пружајући негативни температурни коефицијент потребан за детекцију температурних промена кроз варијацију отпора.

Термистор се може конфигурисати за апликације укључујући криогену детекцију нивоа течности, праћење температуре намотаја мотора, нову енергетску опрему, индустријску аутоматизацију и специјализоване лабораторијске или медицинске системе. Карактеристике отпора, димензије сензора, инкапсулација, проводне жице и друге спецификације могу се прилагодити захтевима опреме.

Принцип негативног температурног коефицијента

НТЦ је скраћеница за негативни температурни коефицијент. Његова основна карактеристика је да се електрични отпор мења обрнуто са температуром.

Нижа температура → Већа отпорност

Виша температура → Нижи отпор

Када се температура околине промени, отпор синтерованог материјала за детекцију метал-оксида се мења у складу са тим. Мерно коло одређује температуру мерењем овог отпора и упоређивањем са специфицираном отпорно-температурном карактеристиком термистора (Р/Т).

Електричне карактеристике

Електрично понашање термистора је дефинисано његовим односом отпор-температура и толеранцијама повезаним са наведеним параметрима.

Стварне вредности треба узети из применљиве спецификације производа или тест података за изабрану конфигурацију. За апликације на ниским температурама, електричне карактеристике треба проценити у стварном опсегу сенсинга, а не само из вредности отпора од 25°Ц.

Криогена детекција нивоа течности

Термистор се може конфигурисати за детекцију нивоа течности у криогеним медијима као што су течни азот и течни кисеоник.

Принцип детекције се заснива на променама у термичком стању око сензорског елемента. Када се елемент промени између услова прекривеног течношћу и изложености пари, његов отпор се мења у складу са тим. Мерно или контролно коло може користити ову варијацију отпора да идентификује одговарајуће стање нивоа течности.

За ову примену, положај сенсинга, циљни температурни опсег, Р/Т карактеристика, инкапсулација и метод инсталације морају се размотрити заједно. Конфигурацију такође треба проценити у односу на стварни медијум и структуру опреме, посебно за апликације које укључују криогене течности.

Праћење температуре намотаја мотора

Термистор се може уградити у намотаје мотора за праћење промена температуре током рада.

Инсталиран близу намотаја, НТЦ обезбеђује електрични сигнал зависан од температуре који се може повезати на заштитни или контролни круг. Промене температуре намотаја доводе до одговарајућих промена отпора, омогућавајући систему да идентификује абнормалне термичке услове и покрене потребан надзор или заштитни одговор.

Примене мотора захтевају пажљиво разматрање димензија сензора, захтева за изолацијом, конструкције проводне жице, карактеристика отпора и положаја уградње. Сензор мора да стане у расположиви простор за намотаје уз одржавање потребне електричне изолације и распореда повезивања.

Друге области примене

Термистор се такође може интегрисати у опрему где је потребна повратна спрега на ниским температурама за контролу процеса, заштиту или управљање топлотом.

Применљиве области укључују нову енергетску опрему, системе индустријске аутоматизације, лабораторијску опрему, медицинске системе за хлађење и специјализоване модуле за хлађење. Одговарајућа конфигурација зависи од радне температуре, електричног интерфејса, услова инсталације и потребних карактеристика сензора.

Производња и осигурање квалитета

Кс-Меритан има више од 10 година искуства у термичком управљању полупроводницима, са могућностима које покривају развој материјала, производњу компоненти, монтажу, тестирање и дизајн решења за управљање топлотом.

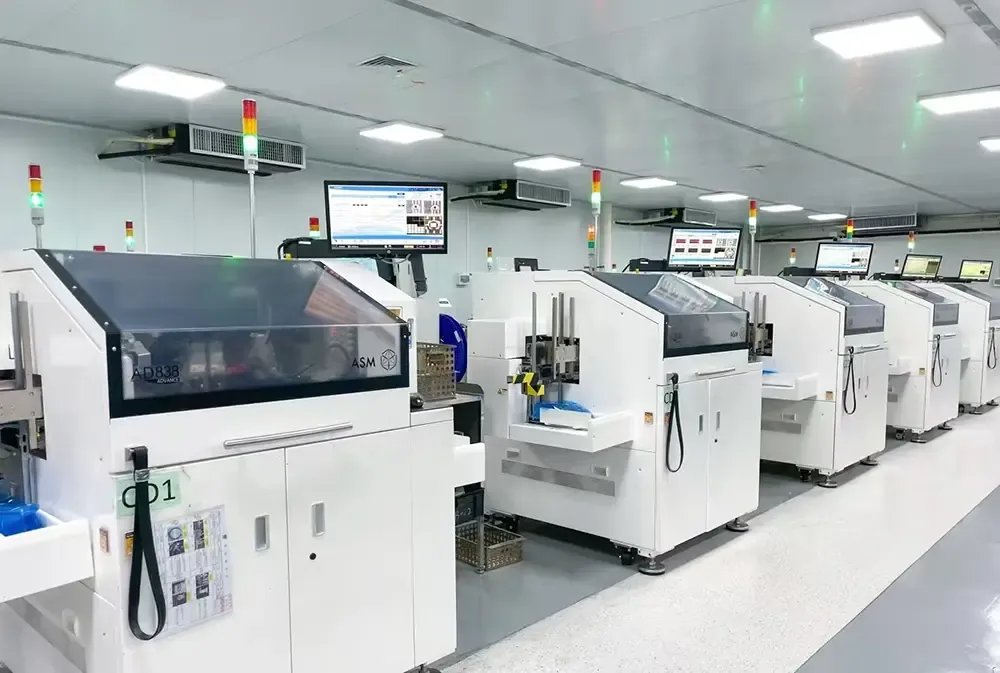

Његови производни и испитни капацитети подржавају процесе укључујући лемљење, прелијевање, дозирање, сечење, заптивање, очвршћавање и штампање. Процена квалитета термистора може укључити инспекцију материјала, производњу елемената, синтеровање, инкапсулацију, електрична испитивања, Р/Т испитивање, инспекцију димензија и коначну верификацију у складу са применљивим захтевима производа.

Типичан редослед производње и инспекције је:

Припрема материјала → Производња елемената → Синтеровање → Енкапсулација → Електрично испитивање → Р/Т тестирање → Завршна инспекција

Систем управљања квалитетом компаније је сертификован према ИСО 9001:2015. Усклађеност са РоХС и РЕАЦХ-ом може се обезбедити за применљиве производе и конфигурације.

Цртежи и узорци купаца се такође могу користити као развојне референце када стандардна конфигурација не испуњава захтеве циљне опреме. Верификација узорка се може завршити пре обимне производње да би се потврдиле потребне електричне и механичке спецификације.

ФАК

Шта значи НТЦ?

НТЦ је скраћеница за негативни температурни коефицијент. НТЦ термистор има отпор који се смањује како температура расте и расте како се температура смањује. Овај предвидљиви однос омогућава да се компонента користи за мерење температуре, праћење и заштиту.

Шта означавају вредности Р25 и Б у НТЦ?

Р25 је номинални отпор измерен на 25°Ц, док Б вредност описује однос отпор-температура у одређеном температурном опсегу. Оба се користе заједно са применљивом Р/Т карактеристиком када се оцењује термистор.

Да ли се НТЦ може користити за детекцију нивоа течног азота или кисеоника?

НТЦ се може конфигурисати за криогену детекцију нивоа течности када су његове карактеристике отпорности и температуре, паковање, положај инсталације и електрични интерфејс погодни за примену. Коначну конфигурацију треба проверити у односу на захтевану радну температуру, медијум и услове опреме.

Може ли се НТЦ за ниске температуре уградити у намотаје мотора?

Да. Термистор може бити дизајниран за уграђено праћење температуре намотаја мотора када су његове димензије, изолација, конфигурација проводника, температурни опсег и електричне карактеристике компатибилне са структуром мотора.
