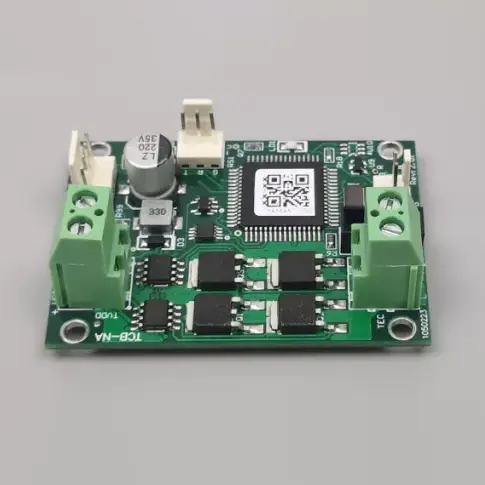

ТЦБ-НА Регулатор температуре за стандардне хладњаке

Кс-Меритан ТЦБ-НА Регулатор температуре за стандардне хладњаке је модул за контролу температуре за стандардне термоелектричне хладњаке (ТЕЦ), који подржава и хлађење и грејање. Пружа ±0,1°Ц тачност контроле температуре, 0–10А ТЕЦ струју и опсег контроле од -20°Ц до +100°Ц.

Са стандардним АСЦИИ серијским интерфејсом, 10К НТЦ температурним сензором и компактном структуром од 60 × 42 × 26,5 мм, ТЦБ-НА је дизајниран за једноставну интеграцију у индустријске и комерцијалне системе управљања топлотом.

Техничке спецификације

НТЦ Б вредност се може прилагодити. Другачија вредност Б утиче на апсолутно мерење температуре, али не мења основну тачност контроле.

Контролне функције

Грејање и хлађење

Контролер мери температуру преко НТЦ сензора и подешава ТЕЦ смер према задатој вредности. Ово омогућава истом модулу да обезбеди и грејање и хлађење без одвојеног управљачког хардвера.

ОН/ОФФ Регулација

Метода ОН/ОФФ контроле је дизајнирана за стабилно одржавање температуре у стандардним ТЕЦ апликацијама, укључујући ласерску диоду и лабораторијску опрему.

Сериал Интерфаце

Подешавања температуре и праћење у реалном времену могу се управљати преко АСЦИИ серијског протокола. Уобичајени серијски алати као што је Виндовс ХиперТерминал могу се користити током подешавања и тестирања.

Наменски аларм и сигнали „спреман“ дају повратну информацију о радном статусу, док ТЕЦ улаз за искључивање омогућава систему домаћина да онемогући ТЕЦ рад када је то потребно.

Повер Матцхинг

ТЕЦ Волтаге

Усклађивање напона је критично јер ТЦБ-НА контролер температуре за стандардне хладњаке не обезбеђује унутрашње ограничење излазног напона. Напон напајања не сме бити већи од називног напона прикљученог ТЕЦ-а.

На пример, када користите 12В ТЕЦ, системско напајање треба да буде одабрано у складу са тим.

Повер Риппле

Преклопни рад контролера може повећати таласање на повезаном прекидачком напајању. Ако систем садржи друге плоче осетљиве на електричну буку или електромагнетне зрачење, можда ће бити пожељно засебно напајање за контролер.

Перформансе температуре

Сензор Ранге

Повезани 10К НТЦ подржава специфицирани опсег мерења од -30°Ц до +147°Ц, док је активна контрола температуре специфицирана од -20°Ц до +100°Ц.

Прецизност

Наведена тачност контроле температуре и тачност подешене температуре су ±0,1°Ц. На стварне перформансе система такође могу утицати толеранција НТЦ, постављање сензора, термални контакт, ТЕЦ карактеристике, расипање топлоте и услови околине.

За апликације које захтевају строгу температурну стабилност, тестирање треба да се изврши са коначним ТЕЦ, сензором, оптерећењем и механичком структуром.

Подручја примене

Ласерске диоде

Контролер може да одржава стабилно термално окружење за системе ласерских диода где температура директно утиче на радне перформансе.

Лабораторијска опрема

Погодан је за лабораторијске инструменте који захтевају стандардно термоелектрично грејање и хлађење са стабилном регулацијом температуре.

Индустриал Системс

Индустријска опрема може користити модул за ТЕЦ контролу опште намене где су компактна инсталација, серијска комуникација и економичност важни.

Смарт Апплианцес

Трошковно оријентисана архитектура чини контролер погодним за производњу паметних уређаја и друге запреминске апликације које захтевају стандардну контролу температуре.

ТЦБ-НА или ТЦБ-НЕ?

ТЦБ-НА је погодан када пројекат даје приоритет стандардној контроли температуре и исплативости. За апликације које захтевају напредније управљање енергијом или функције контроле температуре вишег нивоа, ТЦБ-НЕ серија може бити прикладнија.

Избор треба да се заснива на ТЕЦ напону, струји, циљној температури, контролним захтевима, ефикасности и архитектури система.

Захтеви набавке

Пре наручивања, купци треба да потврде ТЕЦ називни напон, максималну струју, напон напајања, циљну температуру, потребну тачност, НТЦ спецификацију, комуникационе захтеве и радно окружење.

Кс-Меритан има сопствену фабрику у Кини која покрива монтажу ПЦБ-а и коначну калибрацију. Његов инжењерски тим може да пружи техничку подршку за ТЕЦ усклађивање напона, управљање таласастом снагом и конфигурационе захтеве. Стандардни инвентар компоненти и логистика у иностранству подржавају ОЕМ и обимну набавку.

Напомене о инсталацији

Напајање мора бити компатибилно са ТЕЦ оценом. Прекорачење ТЕЦ напона може да изазове преоптерећење компоненте јер ТЦБ-НА контролер температуре за стандардне хладњаке нема унутрашње ограничење излазног напона.

Спецификација струје 0–10А треба да се процени заједно са ТЕЦ-ом, ожичењем, конекторима и напајањем. Правилно одвођење топлоте је такође потребно за комплетан термоелектрични систем.

Када повезујете другу осетљиву електронику на исто прекидачко напајање, проверите перформансе таласа и ЕМИ пре коначне интеграције система.

Често постављана питања

Који ТЕЦ напон може да подржи ТЦБ-НА?

Контролер подржава ТЕЦ напоне од 5В до 27В. ТЕЦ напон мора бити једнак или већи од напона напајања плоче. Пошто ТЦБ-НА нема унутрашње ограничење излазног напона, напајање не сме да пређе ТЕЦ називни напон.

Која је максимална ТЕЦ струја?

ТЦБ-НА регулатор температуре за стандардне хладњаке подржава опсег струје ТЕЦ од 0–10 А. Стварну радну струју треба изабрати према ТЕЦ оцјени, термичком оптерећењу, ожичењу, конекторима и капацитету напајања.

Да ли контролер може да обезбеди и грејање и хлађење?

Да. Двосмерна контролна архитектура омогућава ТЕЦ-у да ради у режимима грејања и хлађења, што омогућава одржавање циљне температуре у променљивим условима околине.

Који температурни сензор користи контролер?

Стандардна конфигурација користи 10К НТЦ са подразумеваном Б вредношћу од 3950. Б вредност се може прилагодити захтевима апликације. Наведени опсег мерења је -30°Ц до +147°Ц, са контролним опсегом од -20°Ц до +100°Ц.

Како се ТЦБ-НА може контролисати или надгледати?

Контролер користи стандардни АСЦИИ серијски интерфејс за подешавање температуре и праћење у реалном времену. Такође обезбеђује алармне и статусне сигнале „спреман“ и ТЕЦ улаз за искључивање за интеграцију са главним контролним системом.
